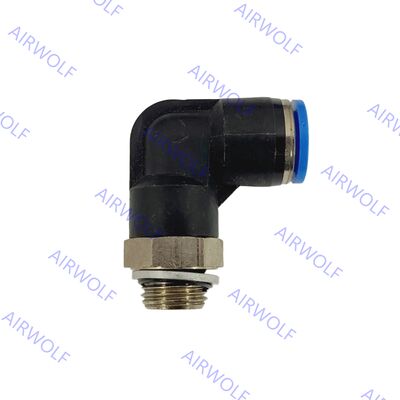

Festo QSL-G1/4-8 QSL-G1/4-8-50 QSL-G1/4-10 QSL-G1/4-10-50 Série QSL Conexão push-in em forma de L
A conexão push-in em forma de L da série QSL da Festo foi projetada para máxima eficiência de instalação em sistemas pneumáticos. Seu design inovador permite conexão e liberação rápida e sem ferramentas do tubo, reduzindo significativamente o tempo de montagem e manutenção. O formato do cotovelo de 90 graus é ideal para rotear tubos em espaços apertados, e uma vantagem importante é que a conexão pode ser girada para qualquer orientação após a montagem para um alinhamento ideal sem estresse na tubulação. Esta combinação de instalação rápida e posicionamento flexível torna-o uma excelente escolha para simplificar layouts pneumáticos complexos e aumentar a produtividade geral do fluxo de trabalho.
Códigos de pedido:
| Código do item |
Conexão de porta1 |
Conexão de porta2 |
Parte nº. |
Quantidade de embalagem |
| QSL-G1/4-8 |
Rosca macho G1/4 |
OD da tubulação: 8 mm |
186120 |
10 |
| QSL-G1/4-8-50 |
Rosca macho G1/4 |
OD da tubulação: 8 mm |
132052 |
50 |
| QSL-G1/4-10 |
Rosca macho G1/4 |
OD da tubulação: 10 mm |
186122 |
10 |
| QSL-G1/4-10-50 |
Rosca macho G1/4 |
OD da tubulação: 10 mm |
132053 |
50 |
Ficha de dados:
| Dados técnicos gerais – Rosca macho métrica e G |
| Conexão pneumática, porta 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Projeto |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação no bujão roscado |
Anel de vedação |
| Torque nominal |
1,2Nm |
5,4 Nm |
9Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerância para torque de aperto nominal |
± 20% |
| Tamanho nominal |
1,8...2,4mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2...11mm |
6,4...13mm |
20mm |
| Profundidade de inserção da tubulação 1) |
14,9...17mm |
14,9...20,7mm |
17...23,4mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 milímetros |
| Peso do produto |
8...13g |
7,7...31g |
13...48g |
20...97g |
33...158g |
91,2g |
1) As profundidades de inserção dos tubos indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca macho R |
| Conexão pneumática, porta 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Projeto |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação no bujão roscado |
Revestimento |
| Tamanho nominal |
2,4...6mm |
2,8 ... 8,5 mm |
4,2...11mm |
6,3...13mm |
| Profundidade de inserção da tubulação ¹) |
11,6...20,7mm |
11,9...23,4mm |
17...24,8mm |
20,2 ... 24,8 mm |
1) As profundidades de inserção dos tubos indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca G fêmea |
| Conexão pneumática, porta 1 |
Rosca fêmea G1/8 |
Rosca fêmea G1/4 |
Rosca fêmea G3/8 |
Rosca fêmea G1/2 |
| Projeto |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação no bujão roscado |
Revestimento |
| Tamanho nominal |
2,8...7mm |
3...11mm |
5...11mm |
11...15mm |
| Dados técnicos gerais – Manga push-in |
| Conexão pneumática, porta 1 |
Manga push-in Ø 4 mm |
Manga push-in Ø 6 mm |
Manga push-in Ø 8 mm |
Manga push-in Ø 10 mm |
Manga push-in Ø 12 mm |
Manga push-in Ø 16 mm |
| Projeto |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tamanho nominal |
2,5mm |
2,3...4mm |
2,3...6mm |
3,8...7,5mm |
3,7...9mm |
7,8...11mm |
| Conexão pneumática, porta 1 |
Para tubos com diâmetro externo de 4 mm |
Para tubos com diâmetro externo de 6 mm |
Para tubos com diâmetro externo de 8 mm |
Para tubos com diâmetro externo de 10 mm |
Para tubos com diâmetro externo de 12 mm |
Para tubos com diâmetro externo de 16 mm |
| Projeto |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação no bujão roscado |
- |
Revestimento |
| Tamanho nominal |
2,8 mm |
2,8...4,3mm |
2,8...7mm |
4,3...9mm |
6,2...11mm |
13mm |
| Conexão pneumática, porta 2 |
Para tubos com diâmetro externo de 4 mm |
Para tubos com diâmetro externo de 6 mm |
Para tubos com diâmetro externo de 8 mm |
Para tubos com diâmetro externo de 10 mm |
Para tubos com diâmetro externo de 12 mm |
Para tubos com diâmetro externo de 16 mm |
Para tubos com diâmetro externo de 22 mm |
| Profundidade de inserção da tubulação 1) |
14,9mm |
17mm |
18,2 mm |
20,7 milímetros |
23,3mm |
24,8mm |
27,54 milímetros |
1) As profundidades de inserção dos tubos indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
Condições operacionais e ambientais:
| Pressão operacional faixa completa de temperatura |
-0,95...6bar |
| Pressão operacional dependente da temperatura |
-0,95...14bar |
| Nota sobre pressão operacional |
Água: máx. 0,6 MPa no máx. 50°C |
| Meio operacional |
Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
Água (líquida, sem gelo) |
| Nota sobre meio operacional e piloto |
Operação lubrificada possível
Água: Rosca G só é possível com anel de vedação tipo OL como acessório adicional |
| Temperatura ambiente |
-10 ... 80°C |
| Classe de resistência à corrosão CRC 1) |
1 - Baixa tensão de corrosão |
| Classificação marítima |
Ver certificado |
1) Mais informações www.festo.com/x/topic/kbk
Materiais:
| Carcaça de materiais |
Alumínio anodizado, Latão, niquelado, PBT |
| Anel de liberação de material |
POM |
| Cor do anel de liberação |
Azul |
| Vedação da tubulação de material |
NBR |
| Componente de braçadeira de tubo de material |
Aço inoxidável de alta liga |
| Nota sobre materiais |
Compatível com RoHS |
| Porca material |
Latão niquelado |
| Parafuso oco de material |
Latão niquelado |
| Adequação para salas limpas, medida de acordo com ISO 1464414 1) |
Classe 4 de acordo com ISO 14644-1Elemento instalado estaticamente, nenhuma avaliação significativa possível de acordo com ISO 14644-1 |
1) Para buchas push-in QSH e bujões cegos QSC-...H, nenhuma avaliação significativa é possível de acordo com a ISO 14644-1 (componentes instalados estaticamente)
Dimensões:
