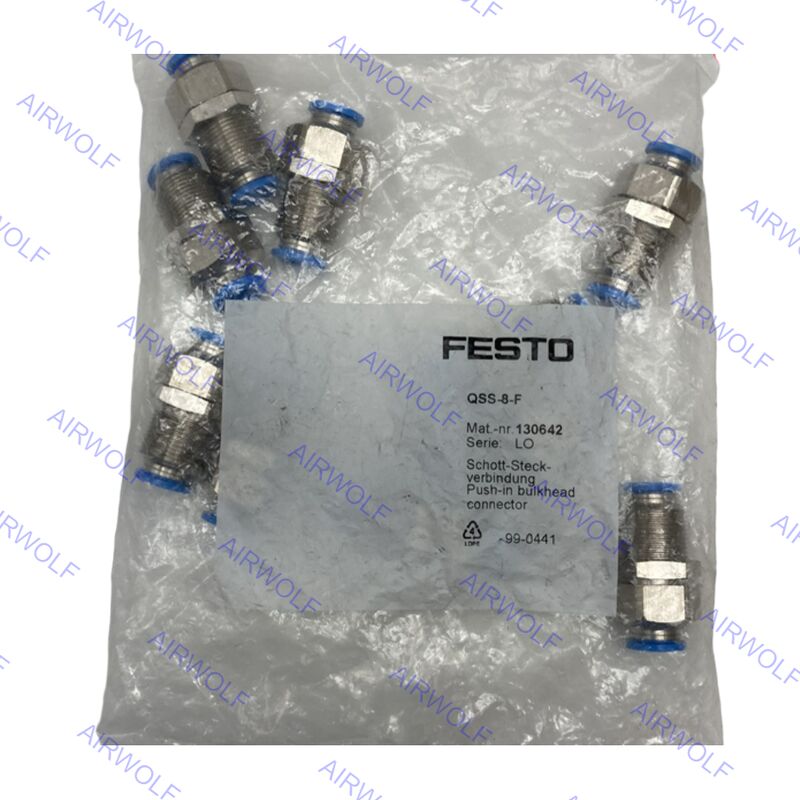

Conector de Encaixe Rápido Festo QSS-8-F QSS-10-F QSS-12-F Série QSS
A série QSS da Festo consiste em conectores de passagem retos de encaixe rápido projetados para criar conexões seguras de tubo a tubo em sistemas pneumáticos e de fluidos. Parte da extensa linha Quick Star (QS), oferece mais de 1000 tipos de conexões padrão e funcionais para proporcionar máxima flexibilidade. Esses conectores de alta qualidade são construídos principalmente em latão maciço niquelado, o que proporciona excelente resistência à corrosão e durabilidade. A série inclui vários tamanhos nominais (por exemplo, 6 mm, 8 mm, 10 mm, 12 mm) para acomodar diferentes diâmetros externos de tubulação, e algumas variantes apresentam uma carcaça de alumínio anodizado para proteção adicional. O design incorpora um anel de liberação azul de POM (polioximetileno) para inserção e remoção fácil e sem ferramentas da tubulação.
Códigos de Pedido:
| Código do Item |
Conexão da Porta1 |
Conexão da Porta2 |
Nº da Peça. |
Quantidade de Embalagem |
| QSS-8-F |
OD da Tubulação: 8 mm |
OD da Tubulação: 8 mm |
130642 |
10 |
| QSS-10-F |
OD da Tubulação: 10 mm |
OD da Tubulação: 10 mm |
130643 |
10 |
| QSS-12-F |
OD da Tubulação: 12 mm |
OD da Tubulação: 12 mm |
130644 |
10 |
Folha de Dados:
| Dados técnicos gerais – Rosca macho métrica e G |
| Conexão pneumática, porta 1 |
Rosca macho M5 |
Rosca macho G1/8 |
Rosca macho G1/4 |
Rosca macho G3/8 |
Rosca macho G1/2 |
Rosca macho G3/4 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Anel de vedação |
| Torque nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerância para torque de aperto nominal |
± 20% |
| Tamanho nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profundidade de inserção da tubulação 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Peso do produto |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca macho R |
| Conexão pneumática, porta 1 |
Rosca macho R1/8 |
Rosca macho R1/4 |
Rosca macho R3/8 |
Rosca macho R1/2 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Revestimento |
| Tamanho nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profundidade de inserção da tubulação ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca fêmea G |
| Conexão pneumática, porta 1 |
Rosca fêmea G1/8 |
Rosca fêmea G1/4 |
Rosca fêmea G3/8 |
Rosca fêmea G1/2 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Revestimento |
| Tamanho nominal |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Dados técnicos gerais – Mamilo de encaixe |
| Conexão pneumática, porta 1 |
Mamilo de encaixe Ø 4 mm |
Mamilo de encaixe Ø 6 mm |
Mamilo de encaixe Ø 8 mm |
Mamilo de encaixe Ø 10 mm |
Mamilo de encaixe Ø 12 mm |
Mamilo de encaixe Ø 16 mm |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tamanho nominal |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Conexão pneumática, porta 1 |
Para diâmetro externo da tubulação de 4 mm |
Para diâmetro externo da tubulação de 6 mm |
Para diâmetro externo da tubulação de 8 mm |
Para diâmetro externo da tubulação de 10 mm |
Para diâmetro externo da tubulação de 12 mm |
Para diâmetro externo da tubulação de 16 mm |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
— |
Revestimento |
| Tamanho nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Conexão pneumática, porta 2 |
Para diâmetro externo da tubulação de 4 mm |
Para diâmetro externo da tubulação de 6 mm |
Para diâmetro externo da tubulação de 8 mm |
Para diâmetro externo da tubulação de 10 mm |
Para diâmetro externo da tubulação de 12 mm |
Para diâmetro externo da tubulação de 16 mm |
Para diâmetro externo da tubulação de 22 mm |
| Profundidade de inserção da tubulação 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
Condições de operação e ambientais:
| Pressão de operação em toda a faixa de temperatura |
-0,95 ... 6 bar |
| Pressão de operação dependente da temperatura |
-0,95 ... 14 bar |
| Nota sobre pressão de operação |
Água: máx. 0,6 MPa a máx. 50°C |
| Meio de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
Água (líquido, sem gelo) |
| Nota sobre meio de operação e piloto |
Operação lubrificada possível
Água: Rosca G só é possível com anel de vedação tipo OL como acessório adicional |
| Temperatura ambiente |
-10 ... 80°C |
| Classe de resistência à corrosão CRC 1) |
1 - Baixo estresse de corrosão |
| Classificação marítima |
Ver certificado |
1) Mais informações www.festo.com/x/topic/kbk
Materiais:
| Material da carcaça |
Alumínio anodizado, Latão, niquelado, PBT |
| Material do anel de liberação |
POM |
| Cor do anel de liberação |
Azul |
| Material da vedação da tubulação |
NBR |
| Material do componente da braçadeira da tubulação |
Aço inoxidável de alta liga |
| Nota sobre materiais |
Compatível com RoHS |
| Material da porca |
Latão niquelado |
| Material do parafuso oco |
Latão niquelado |
| Adequação para sala limpa, medido de acordo com ISO 1464414 1) |
Classe 4 de acordo com ISO 14644-1 Elemento instalado estaticamente, nenhuma avaliação significativa possível de acordo com ISO 14644-1 |
1) Para mamilos de encaixe QSH e tampões QSC-...H, nenhuma avaliação significativa é possível de acordo com ISO 14644-1 (componentes instalados estaticamente)
Dimensões:
Padrões de Qualidade:
