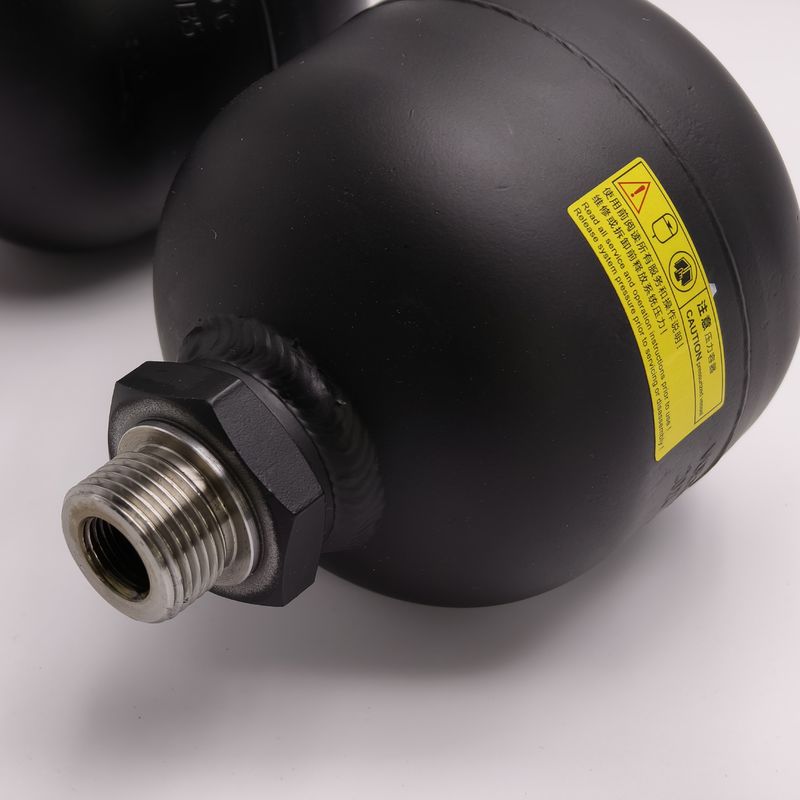

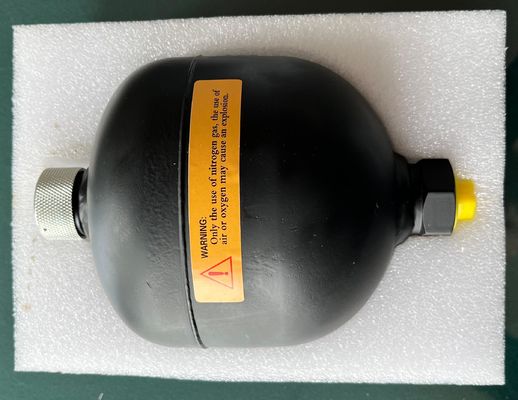

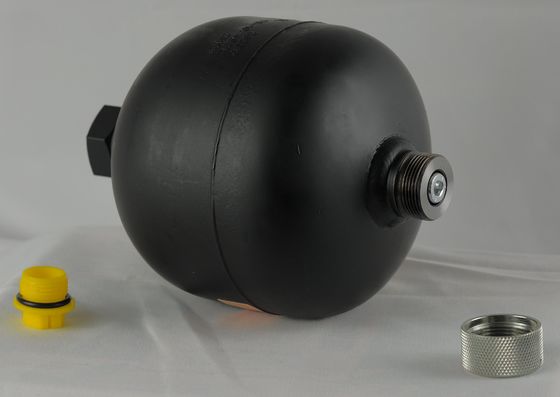

Tipo de solda HYDAC 210bar não intercambiável NBR Acumulador de diafragma hidráulico SBO210-2E1/112U-210AK050
Códigos de ordem:
SBO210-0.075E1/112U-210AK050
SBO210-0.16E1/112U-210AK050
SBO210-0.32E1/112U-210AK050
SBO210-0.5E1/112U-210AK050
SBO210-0.6E1/112U-210AK050
SBO210-0.7E1/112U-210AK050
SBO210-0.75E1/112U-210AK050
SBO210-1E1/112U-210AK050
SBO210-1.4E1/112U-210AK050
SBO210-2E1/112U-210AK050
SBO210-2.8E1/112U-210AK050
SBO210-3.5E1/112U-210AK050
SBO250-0.075E1/112U-250AK050
SBO250-0.16E1/112U-250AK050
SBO250-0.32E1/112U-250AK050
SBO250-0.5E1/112U-250AK050
SBO250-0.6E1/112U-250AK050
SBO250-0.7E1/112U-250AK050
SBO250-0.75E1/112U-250AK050
SBO250-1E1/112U-250AK050
SBO250-1.4E1/112U-250AK050
SBO250-2E1/112U-250AK050
SBO250-2.8E1/112U-250AK050
SBO250-3.5E1/112U-250AK050
SBO300-0.075E1/112U-300AK050
SBO300-0.16E1/112U-300AK050
SBO300-0.32E1/112U-300AK050
SBO300-0.5E1/112U-300AK050
SBO300-0.6E1/112U-300AK050
SBO300-0.7E1/112U-300AK050
SBO300-0.75E1/112U-300AK050
SBO300-1E1/112U-300AK050
SBO300-1.4E1/112U-300AK050
SBO300-2E1/112U-300AK050
SBO300-2.8E1/112U-300AK050
SBO300-3.5E1/112U-300AK050
SBO330-0.075E1/112U-330AK050
SBO330-0.16E1/112U-330AK050
SBO330-0.32E1/112U-330AK050
SBO330-0.5E1/112U-330AK050
SBO330-0.6E1/112U-330AK050
SBO330-0.7E1/112U-330AK050
SBO330-0.75E1/112U-330AK050
SBO330-1E1/112U-330AK050
SBO330-1.4E1/112U-330AK050
SBO330-2E1/112U-330AK050
SBO330-2.8E1/112U-330AK050
SBO330-3.5E1/112U-330AK050
SBO160-0.075E1/112U-160AK050
SBO160-0.16E1/112U-160AK050
SBO160-0.32E1/112U-160AK050
SBO160-0.5E1/112U-160AK050
SBO160-0.6E1/112U-160AK050
SBO160-0.7E1/112U-160AK050
SBO160-0.75E1/112U-160AK050
SBO160-1E1/112U-160AK050
SBO160-1.4E1/112U-160AK050
SBO160-2E1/112U-160AK050
SBO160-2.8E1/112U-160AK050
SBO160-3.5E1/112U-160AK050
SBO140-0.075E1/112U-140AK050
SBO140-0.16E1/112U-140AK050
SBO140-0.32E1/112U-140AK050
SBO140-0.5E1/112U-140AK050
SBO140-0.6E1/112U-140AK050
SBO140-0.7E1/112U-140AK050
SBO140-0.75E1/112U-140AK050
SBO140-1E1/112U-140AK050
SBO140-1.4E1/112U-140AK050
SBO140-2E1/112U-140AK050
SBO140-2.8E1/112U-140AK050
SBO140-3.5E1/112U-140AK050
Como encomendar:
Estrutura: Diafragma
Tipo de solda: recarregável M28*1.5
Operação Médio: Óleo Mineral
Material da concha: aço carbono
Material do diafragma: NBR,ECO,FKM
Pressão de pré-carregamento: 50 bar
Temperatura: -10 °C... +80 °C
Volume nominal: 0,075 a 3,5 litros
Gás de carregamento: nitrogénio
Dimensão:
| Volume nominal |
Relação de pressão P2:Po |
Série |
Pressão operacional permeável [bar] |
R [mm] |
0D [mm] |
Peso [kg] |
Q[L/min] |
Portão de fluido |
| Formulário AK |
Formulário AB |
| Aço carbono |
De aço inoxidável |
F ISO 228 |
ØG [mm] |
L [mm] |
B1 [mm] |
Hex. AF |
F ISO 228 |
H DIN 13 |
[mm] |
[ B2 [ Hex. [ mm ] AF |
| 0.075 |
8:1 |
250 |
250 |
|
91 |
64 |
0.7 |
38 |
G1/2 |
|
14 |
21 |
30 |
Não disponível |
| 0.16 |
8:1 |
210 |
210 |
180 |
103 |
74 |
0.8 |
38 |
G 1/2 |
|
14 |
21 |
30 |
| 300 |
300 |
|
108 |
78 |
1.1 |
| 0.32 |
8:1 |
100 |
100 |
|
. 116 |
90 |
0.9 |
95 |
G 1/2 |
|
14 |
21 |
30 |
| 210 |
210 |
160 |
93 |
1.3 |
| 300 |
300 |
|
120 |
96 |
1.8 |
| 0.5 |
8:1 |
160 |
160 |
|
130 |
102 |
1.3 |
95 |
G 1/2 |
|
14 |
21 |
30 |
G 1/2 |
M33x1.5 |
14 |
37 |
41 |
| 210 |
210 |
|
133 |
105 |
1.7 |
| 0.6 |
8:1 |
330 |
330 |
|
151 |
115 |
3.3 |
95 |
G 1/2 |
34 |
14 |
21 |
41 |
G 1/2 |
M33x1.5 |
14 |
37 |
41 |
| 350 |
350 |
|
130 |
121 |
3.5 |
50 |
50 |
| 0.7 |
8:1 |
100 |
100 |
|
151 |
106 |
1.8 |
95 |
G 1/2 |
34 |
14 |
21 |
41 |
G 1/2 |
M33x1.5 |
14 |
37 |
41 |
| 0.75 |
8:1 |
140 |
140 |
|
142 |
116 |
1.8 |
95 |
G 1/2 |
34 |
14 |
21 |
41 |
G 1/2 |
M33x1.5 |
14 |
37 |
.41 |
| 210 |
210 |
1 40 |
147 |
121 |
2.8 |
| 250 |
250 |
|
152 |
126 |
3.6 |
, 15 |
42 |
| 330 |
330 |
|
140 |
126 |
4 |
26 |
| 1 |
8:1 |
200 |
200 |
|
159 |
136 |
3.6 |
95 |
G 1/2 |
34 |
14 |
21 |
41 |
G 1/2 |
M33x1.5 |
14 |
37 |
41 |
| 4:1 |
250 |
250 |
|
192 |
- Doze e seis. |
4.4 |
| 330 |
330 |
|
169 |
4.8 |
26 |
15 |
42 |
| 1.4 |
8:1 |
140 |
140 |
|
173 |
145 |
3.9 |
95 |
G 1/2 |
34 |
14 |
21 |
41 |
G 1/2 |
M33x1.5 |
14 |
37 |
41 |
| 210 |
210 |
|
178 |
150 |
5.4 |
| 250 |
250 |
|
185 |
153 |
5.9 |
, 15 |
| 330 |
330 |
|
172 |
155 |
7.6 |
33 |
42 |
| 2 |
8:1 |
100 |
100 |
100 |
190 |
160 |
4 |
- 150 dólares. |
G 3/4 |
44 |
16 |
28 |
46 |
G 3/4 |
M45x1.5 |
16 |
33 |
46 |
| 210 |
210 |
|
198 |
167 |
6.6 |
| 4:1 |
250 |
250 |
|
232 |
153 |
7.4 |
| 8:1 |
330 |
330 |
|
181 |
172 |
9.2 |
43 |
42 |
| 2.8 |
4:1 |
210 |
210 |
|
250 |
167 |
8.2 |
. 150 |
G 314 |
44 |
16 |
28 |
46 |
G 3/4 |
M45x1.5 |
16 |
33 |
. 46 |
| 250 |
250 |
|
250 |
170 |
9.5 |
| 6:1 |
330 |
330 |
|
231 |
172 |
11 |
44 |
42 |
| 3.5 |
4:1 |
250 |
210 |
|
306 |
170 |
11.2 |
- 150 dólares. |
G 3/4 |
44 |
16 |
28 |
46 |
G 3/4 |
M45x1.5 |
16 |
33 |
: 46 |
| 330 |
330 |
|
274 |
172 |
13.8 |
44 |
42 |
| 4 |
4:1 |
50 |
|
50 |
294 |
158 |
5 |
150 |
G 3/4 |
44 |
16 |
44 |
46 |
G 3/4 |
M45x1.5 |
16 |
33 |
46 |
| 250 |
|
180 |
306 |
170 |
11.2 |
Desenho
Os acumuladores de diafragma do tipo de solda HYDAC consistem nos seguintes componentes individuais essenciais:
1- recipiente de pressão soldado, recarregável no lado do gás ou, alternativamente, completamente fechado, corpo de válvula
2. Diafragma para separar as secções de fluidos e gases
3- Placa de válvula na base do diafragma
2. MATERIALES GERALES DE INFORMAÇÃO, Protecção contra a corrosão
Concha do acumulador
Como padrão, as secções superior e inferior são feitas de aço carbono.
Para utilização com fluidos quimicamente agressivos, o acumulador hidráulico pode ser equipado com protecção contra a corrosão, como revestimento plástico ou protecção galvânica ou química da superfície.Se isto não for suficiente, então quase todos os tipos podem ser fornecidos em aço inoxidável.
Estrutura interna:
Intervalo máximo de temperatura dos materiais elastoméricos
A temperatura de funcionamento admissível de um acumulador de diafragma depende da aplicação dos materiais metálicos e do diafragma.
