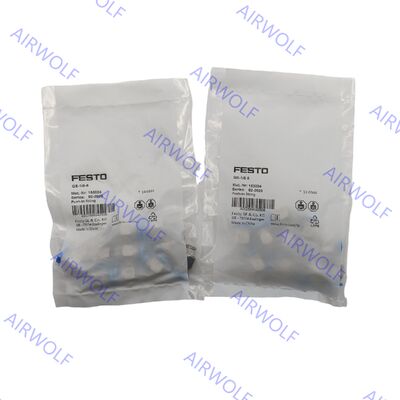

Festo QS-1/8-8 QS-1/8-8-50 QS-1/8-10 QS-1/4-4 Conector de Encaixe Rápido Série QS
Projetado para desempenho confiável em ambientes industriais exigentes, o Conector Festo QS garante uma conexão segura e duradoura. A pinça de retenção de aço inoxidável proporciona uma aderência forte e resistente a vibrações no tubo, enquanto a vedação usinada de precisão, geralmente feita de NBR, garante uma vedação à prova de vazamentos mesmo sob condições de pressão dinâmica. Construídos com materiais de alta qualidade como latão ou aço inoxidável, esses conectores suportam pressões de até 16 bar e oferecem excelente resistência à corrosão, garantindo a integridade do sistema e reduzindo o tempo de inatividade em operação contínua.
Códigos de Pedido:
| Código do Item |
Conexão da Porta 1 |
Conexão da Porta 2 |
Nº da Peça. |
Quantidade de Embalagem |
| QS-1/8-8 |
Rosca Macho R1/8 |
OD do Tubo: 8 mm |
153004 |
10 |
| QS-1/8-8-50 |
Rosca Macho R1/8 |
OD do Tubo: 8 mm |
130676 |
50 |
| QS-1/8-10 |
Rosca Macho R1/8 |
OD do Tubo: 10 mm |
190643 |
10 |
| QS-1/4-4 |
Rosca Macho R1/4 |
OD do Tubo: 4 mm |
190644 |
10 |
Folha de Dados:
| Dados técnicos gerais – Rosca macho métrica e G |
| Conexão pneumática, porta 1 |
Rosca Macho M5 |
Rosca Macho G1/8 |
Rosca Macho G1/4 |
Rosca Macho G3/8 |
Rosca Macho G1/2 |
Rosca Macho G3/4 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Anel de vedação |
| Torque nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolerância para torque de aperto nominal |
± 20% |
| Tamanho nominal |
1.8 ... 2.4 mm |
2.6 ... 6 mm |
3.1 ... 8.5 mm |
4.2 ... 11 mm |
6.4 ... 13 mm |
20 mm |
| Profundidade de inserção do tubo 1) |
14.9 ... 17 mm |
14.9 ... 20.7 mm |
17 ... 23.4 mm |
18.1 ... 24.8 mm |
23.3 ... 24.8 mm |
27.54 mm |
| Peso do produto |
8 ... 13 g |
7.7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91.2 g |
1) As profundidades de inserção do tubo indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca R macho |
| Conexão pneumática, porta 1 |
Rosca Macho R1/8 |
Rosca Macho R1/4 |
Rosca Macho R3/8 |
Rosca Macho R1/2 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Revestimento |
| Tamanho nominal |
2.4 ... 6 mm |
2.8 ... 8.5 mm |
4.2 ... 11 mm |
6.3 ... 13 mm |
| Profundidade de inserção do tubo ¹) |
11.6 ... 20.7 mm |
11.9 ... 23.4 mm |
17 ... 24.8 mm |
20.2 ... 24.8 mm |
1) As profundidades de inserção do tubo indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
| Dados técnicos gerais – Rosca G fêmea |
| Conexão pneumática, porta 1 |
Rosca Fêmea G1/8 |
Rosca Fêmea G1/4 |
Rosca Fêmea G3/8 |
Rosca Fêmea G1/2 |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
Revestimento |
| Tamanho nominal |
2.8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Dados técnicos gerais – Luva de encaixe |
| Conexão pneumática, porta 1 |
Luva de Encaixe Ø 4 mm |
Luva de Encaixe Ø 6 mm |
Luva de Encaixe Ø 8 mm |
Luva de Encaixe Ø 10 mm |
Luva de Encaixe Ø 12 mm |
Luva de Encaixe Ø 16 mm |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tamanho nominal |
2.5 mm |
2.3 ... 4 mm |
2.3 ... 6 mm |
3.8 ... 7.5 mm |
3.7 ... 9 mm |
7.8 ... 11 mm |
| Conexão pneumática, porta 1 |
Para diâmetro externo do tubo de 4 mm |
Para diâmetro externo do tubo de 6 mm |
Para diâmetro externo do tubo de 8 mm |
Para diâmetro externo do tubo de 10 mm |
Para diâmetro externo do tubo de 12 mm |
Para diâmetro externo do tubo de 16 mm |
| Design |
Princípio push-pull |
| Posição de montagem |
opcional |
| Tipo de vedação na bucha rosqueada |
— |
Revestimento |
| Tamanho nominal |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Conexão pneumática, porta 2 |
Para diâmetro externo do tubo de 4 mm |
Para diâmetro externo do tubo de 6 mm |
Para diâmetro externo do tubo de 8 mm |
Para diâmetro externo do tubo de 10 mm |
Para diâmetro externo do tubo de 12 mm |
Para diâmetro externo do tubo de 16 mm |
Para diâmetro externo do tubo de 22 mm |
| Profundidade de inserção do tubo 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) As profundidades de inserção do tubo indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.
Condições de operação e ambientais:
| Pressão de operação em toda a faixa de temperatura |
-0.95 ... 6 bar |
| Pressão de operação dependente da temperatura |
-0.95 ... 14 bar |
| Observação sobre a pressão de operação |
Água: máx. 0,6 MPa a máx. 50°C |
| Meio de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:-:-]
Água (líquido, sem gelo) |
| Observação sobre o meio de operação e piloto |
Operação lubrificada possível
Água: Rosca G somente possível com tipo de anel de vedação OL como acessório adicional |
| Temperatura ambiente |
-10 ... 80°C |
| Classe de resistência à corrosão CRC 1) |
1 - Baixo estresse de corrosão |
| Classificação marítima |
Ver certificado |
1) Mais informações em www.festo.com/x/topic/kbk
Materiais:
| Material da carcaça |
Alumínio anodizado, Latão, niquelado, PBT |
| Material do anel de liberação |
POM |
| Cor do anel de liberação |
Azul |
| Material da vedação do tubo |
NBR |
| Material do componente da braçadeira do tubo |
Aço inoxidável de alta liga |
| Observação sobre materiais |
Compatível com RoHS |
| Material da porca |
Latão niquelado |
| Material do parafuso oco |
Latão niquelado |
| Adequação para sala limpa, medido de acordo com ISO 1464414 1) |
Classe 4 de acordo com ISO 14644-1 Elemento instalado estaticamente, nenhuma avaliação significativa possível de acordo com ISO 14644-1 |
1) Para luvas de encaixe QSH e tampões QSC-...H, nenhuma avaliação significativa é possível de acordo com ISO 14644-1 (componentes instalados estaticamente)
Dimensões:
