Name: Conexão de encaixe rápido QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Série QS
Brand: Airwolf Automation
SKU: QS-1/4-10, QS-1/4-10-50, QS-1/4-12, QS-1/4-12-20, QS-3/8-6
Price: 1 USD
Availability: InStock

Casa Produtos Acessórios de tubo pneumático

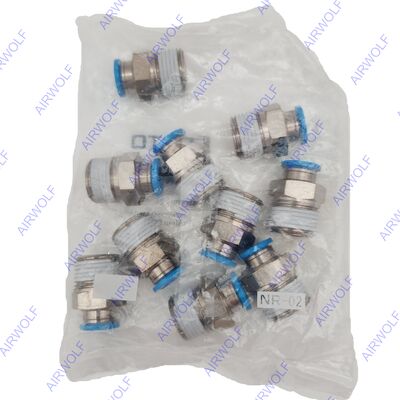

Conexão de encaixe rápido QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Série QS

Festo QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 QS Series Push-in Fitting

Detalhes do produto:

Lugar de origem:	Alemanha, China
Marca:	Festo, AIRWOLF or OEM
Número do modelo:	QS-1/4-10, QS-1/4-10-50, QS-1/4-12, QS-1/4-12-20, QS-3/8-6

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 peça
Preço:	0-1USD
Detalhes da embalagem:	Caixas, caixas, paletes, sacos plásticos
Tempo de entrega:	1-7 dias úteis
Termos de pagamento:	T/T, União Ocidental, Paypal
Habilidade da fonte:	5000 pcs por semana

Contato

Descrição de produto detalhada

Código do item:	QS-1/4-10, QS-1/4-10-50, QS-1/4-12, QS-1/4-12-20, QS-3/8-6	Material da Habitação:	Alumínio anodizado, latão niquelado, PBT
Material de vedação da tubulação:	NBR	Pressão Operacional:	-0,95~14bar(Água: máx. 0,6 MPa a máx. 50°C)
Faixa de temperatura de trabalho:	-10~+80℃	Conexão pneumática, porto 1:	R1/4, R3/8
Conexão pneumática, porto 2:	OD da tubulação: 6 mm, 10 mm, 12 mm	Meio de trabalho:	Ar comprimido conforme ISO 8573-1:2010 [7:-:-], Água (líquida, sem gelo)
Destacar:	Conexões de encaixe rápido série QS Festo , Acessórios de tubos pneumáticos com garantia , Conexões de encaixe rápido QS-1/4-10

Festo QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Conexão Rápida Série QS

A Conexão Rápida Série QS da Festo foi projetada para velocidade e simplicidade incomparáveis na montagem de sistemas pneumáticos. Sua tecnologia intuitiva de conexão rápida permite conexões de tubos seguras e sem ferramentas em segundos, reduzindo drasticamente o tempo de instalação e manutenção. O mecanismo simples de anel de pressão e liberação permite a desconexão rápida do tubo para reconfiguração fácil. Este design amigável minimiza erros e custos de mão de obra, tornando-o a escolha ideal para otimizar a produção, prototipagem e modificações de sistemas onde a eficiência é crítica.

Códigos de Pedido:

Código do Item	Conexão da Porta 1	Conexão da Porta 2	Nº da Peça	Quantidade de Embalagem
QS-1/4-10	Rosca Macho R1/4	OD da Tubulação: 10 mm	153007	10
QS-1/4-10-50	Rosca Macho R1/4	OD da Tubulação: 10 mm	130679	50
QS-1/4-12	Rosca Macho R1/4	OD da Tubulação: 12 mm	164980	10
QS-1/4-12-20	Rosca Macho R1/4	OD da Tubulação: 12 mm	130680	20
QS-3/8-6	Rosca Macho R3/8	OD da Tubulação: 6 mm	190645	10

Folha de Dados:

Dados técnicos gerais – Rosca macho métrica e G
Conexão pneumática, porta 1	Rosca Macho M5	Rosca Macho G1/8	Rosca Macho G1/4	Rosca Macho G3/8	Rosca Macho G1/2	Rosca Macho G3/4
Design	Princípio push-pull
Posição de montagem	opcional
Tipo de vedação na bucha roscada	Anel de vedação
Torque nominal	1.2 Nm	5.4 Nm	9 Nm	15.5 Nm	26 Nm	20 Nm
Tolerância para torque de aperto nominal	± 20%
Tamanho nominal	1.8 ... 2.4 mm	2.6 ... 6 mm	3.1 ... 8.5 mm	4.2 ... 11 mm	6.4 ... 13 mm	20 mm
Profundidade de inserção da tubulação 1)	14.9 ... 17 mm	14.9 ... 20.7 mm	17 ... 23.4 mm	18.1 ... 24.8 mm	23.3 ... 24.8 mm	27.54 mm
Peso do produto	8 ... 13 g	7.7 ... 31 g	13 ... 48 g	20 ... 97 g	33 ... 158 g	91.2 g

1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.

Dados técnicos gerais – Rosca macho R
Conexão pneumática, porta 1	Rosca Macho R1/8	Rosca Macho R1/4	Rosca Macho R3/8	Rosca Macho R1/2
Design	Princípio push-pull
Posição de montagem	opcional
Tipo de vedação na bucha roscada	Revestimento
Tamanho nominal	2.4 ... 6 mm	2.8 ... 8.5 mm	4.2 ... 11 mm	6.3 ... 13 mm
Profundidade de inserção da tubulação ¹)	11.6 ... 20.7 mm	11.9 ... 23.4 mm	17 ... 24.8 mm	20.2 ... 24.8 mm

1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.

Dados técnicos gerais – Rosca fêmea G
Conexão pneumática, porta 1	Rosca Fêmea G1/8	Rosca Fêmea G1/4	Rosca Fêmea G3/8	Rosca Fêmea G1/2
Design	Princípio push-pull
Posição de montagem	opcional
Tipo de vedação na bucha roscada	Revestimento
Tamanho nominal	2.8 ... 7 mm	3 ... 11 mm	5 ... 11 mm	11 ... 15 mm

Dados técnicos gerais – Luva de conexão rápida
Conexão pneumática, porta 1	Luva de conexão rápida Ø 4 mm	Luva de conexão rápida Ø 6 mm	Luva de conexão rápida Ø 8 mm	Luva de conexão rápida Ø 10 mm	Luva de conexão rápida Ø 12 mm	Luva de conexão rápida Ø 16 mm
Design	Princípio push-pull
Posição de montagem	opcional
Tamanho nominal	2.5 mm	2.3 ... 4 mm	2.3 ... 6 mm	3.8 ... 7.5 mm	3.7 ... 9 mm	7.8 ... 11 mm

Conexão pneumática, porta 1	Para diâmetro externo da tubulação de 4 mm	Para diâmetro externo da tubulação de 6 mm	Para diâmetro externo da tubulação de 8 mm	Para diâmetro externo da tubulação de 10 mm	Para diâmetro externo da tubulação de 12 mm	Para diâmetro externo da tubulação de 16 mm
Design	Princípio push-pull
Posição de montagem	opcional
Tipo de vedação na bucha roscada	—					Revestimento
Tamanho nominal	2.8mm	2.8...4.3mm	2.8...7mm	4.3...9mm	6.2...11mm	13mm

Conexão pneumática, porta 2	Para diâmetro externo da tubulação de 4 mm	Para diâmetro externo da tubulação de 6 mm	Para diâmetro externo da tubulação de 8 mm	Para diâmetro externo da tubulação de 10 mm	Para diâmetro externo da tubulação de 12 mm	Para diâmetro externo da tubulação de 16 mm	Para diâmetro externo da tubulação de 22 mm
Profundidade de inserção da tubulação 1)	14.9 mm	17 mm	18.2 mm	20.7 mm	23.3 mm	24.8 mm	27.54 mm

1) As profundidades de inserção da tubulação indicadas são valores de referência e podem variar ligeiramente dependendo do tipo.

Condições de operação e ambientais:

Pressão de operação em toda a faixa de temperatura	-0.95 ... 6 bar
Pressão de operação dependente da temperatura	-0.95 ... 14 bar
Observação sobre a pressão de operação	Água: máx. 0.6 MPa a máx. 50°C
Meio de operação	Ar comprimido conforme ISO 8573-1:2010 [7:-:-] Água (líquido, sem gelo)
Observação sobre o meio de operação e piloto	Operação lubrificada possível Água: Rosca G só é possível com tipo de anel de vedação OL como acessório adicional
Temperatura ambiente	-10 ... 80°C
Classe de resistência à corrosão CRC 1)	1 - Baixo estresse de corrosão
Classificação marítima	Ver certificado

1) Mais informações em www.festo.com/x/topic/kbk

Materiais:

Material da carcaça	Alumínio anodizado, Latão, niquelado, PBT
Material do anel de liberação	POM
Cor do anel de liberação	Azul
Material da vedação da tubulação	NBR
Material do componente da braçadeira da tubulação	Aço inoxidável de alta liga
Observação sobre materiais	Compatível com RoHS
Material da porca	Latão niquelado
Material do parafuso oco	Latão niquelado
Adequação para sala limpa, medido de acordo com ISO 1464414 1)	Classe 4 de acordo com ISO 14644-1 Elemento instalado estaticamente, nenhuma avaliação significativa possível de acordo com ISO 14644-1

1) Para luvas de conexão rápida QSH e tampões QSC-...H, nenhuma avaliação significativa é possível de acordo com ISO 14644-1 (componentes instalados estaticamente)

Dimensões:

Conexão de encaixe rápido QS-1/4-10 QS-1/4-10-50 QS-1/4-12 QS-1/4-12-20 QS-3/8-6 Série QS

Padrões de Qualidade:

A empresa garante que os produtos são novos e originais, não são produtos de segunda mão ou recondicionados, ou devolvemos o valor total compensável, mas o comprador não é responsável por devoluções devido a erros de modelo em nossa compra. Além disso, os produtos vendidos pela empresa desfrutam de um ano de garantia de qualidade a partir da data de envio, de acordo com os padrões de qualidade originais. Durante a garantia, em caso de problemas com o produto, é necessária a confirmação de teste pelo fabricante. O fornecedor resolverá. O lado demandante, devido ao armazenamento, uso e má manutenção, causou um produto de menor qualidade e não levanta objeções.

Amostras:

Você pode enviar uma amostra para personalizar os produtos, temos muitos engenheiros que podem ajudar; Se você deseja um produto meu, mas não tem certeza se é o que você quer, então você pode pedir uma amostra de mim, será gratuito.

Serviço pós-venda:

Podemos fornecer uma série de serviços pós-venda, como introdução de produto, montagem, depuração, suporte técnico e assim por diante.

Vantagem Competitiva:

Características do nosso produto:	Garantia dos nossos serviços:
1) Preço competitivo	1) Resposta rápida (Responder em 24 horas)
2) Boa qualidade	2) Amostras grátis (Cliente paga o custo de entrega)
3) Embalagem profissional	4) 1 ano de garantia
4) Produzir de acordo com as instruções do cliente	5) Fotos/vídeos estão disponíveis durante a produção.
5) Envio sem atrasos	6) Inspeção de carregamento e envio de fotos de carregamento antes do embarque.
