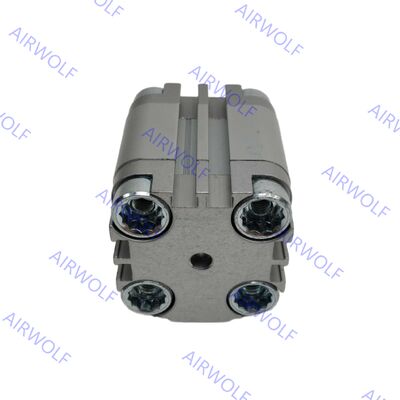

Festo AEVUZ-32-5-P-A AEVUZ-32-5-A-P-A,-10,-15,-20,-25 cilindro compacto de ação única
Projetadas para serem de confiança e fáceis de integrar, as variantes de tração AEVUZ enfatizam o desempenho sem manutenção e são adequadas para operações de alto ciclo em ambientes industriais exigentes.Seu design de ação única simplifica os circuitos pneumáticos, exigindo apenas uma conexão de fornecimento de ar, que reduz o consumo de ar em comparação com os cilindros de dupla ação. A série inclui opções para uma maior resistência à corrosão e pode funcionar numa faixa de temperatura de -20°C a +80°C,assegurar a estabilidade em condições variadasCom hastes de pistão roscadas e opções de montagem normalizadas, estes cilindros facilitam a instalação rápida em máquinas como equipamentos de embalagem, linhas de montagem electrónicas,e sistemas de manipulação de materiaisO retorno de mola incorporado garante uma retração consistente mesmo durante a perda de potência, tornando-os uma escolha segura e eficiente para aplicações que priorizam a compacidade e o movimento previsível.
Códigos de ordem:
| Código do item |
Pisto (mm) |
Traço (mm) |
Parte não. |
Tipo |
Código do item |
Pisto (mm) |
Traço (mm) |
Parte não. |
Tipo |
| AEVUZ-32-P-A |
32 |
5 |
157226 |
com fios femininos |
AEVUZ-32-A-P-A |
32 |
5 |
157272 |
de fibras sintéticas ou artificiais |
| AEVUZ-32-10-PA |
32 |
10 |
157227 |
com fios femininos |
AEVUZ-32-10-A-P-A |
32 |
10 |
157273 |
de fibras sintéticas ou artificiais |
| AEVUZ-32-P-A |
32 |
15 |
157228 |
com fios femininos |
AEVUZ-32-15-A-P-A |
32 |
15 |
157274 |
de fibras sintéticas ou artificiais |
| AEVUZ-32-P-A |
32 |
20 |
157229 |
com fios femininos |
AEVUZ-32-20-A-P-A |
32 |
20 |
157275 |
de fibras sintéticas ou artificiais |
| AEVUZ-32-25-P-A |
32 |
25 |
157230 |
com fios femininos |
AEVUZ-32-25-A-P-A |
32 |
25 |
157276 |
de fibras sintéticas ou artificiais |
Ficha de dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Fim da haste do pistão |
Fios femininos |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Fios de fios machos |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Meio de operação |
Ar comprimido em conformidade com a norma ISO 8573-1:2010 [7:4[4] |
| Nota relativa ao veículo de comando/piloto |
Função lubrificada possível (neste caso, será sempre necessária uma operação lubrificada) |
| Projeto |
Pistão |
| Rodas de pistão |
| Acolchados |
Anéis/placas de amortecimento elásticos em ambas as extremidades |
| Sensores de posição |
Através do interruptor de proximidade |
| Tipo de montagem |
Via orifício |
| Com fios femininos |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de funcionamento |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressão de funcionamento |
Rodas de pistão numa extremidade |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [Bar] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Através da haste do pistão S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [Bar] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Temperatura ambiente ((1) |
°C |
Versão básica: ¢20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Nota Faixa de funcionamento dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| cilindro compacto |
| Apresentação |
Barril de cilindro |
Alumínio de liga forjada |
| [2] |
Cobertura |
Alumínio de liga forjada |
| [3] |
Rodas de pistão |
Ø 12... 32 |
Aço inoxidável de alta liga |
| Ø 40... 100 |
Aço de alta liga |
| A partir de 1 de janeiro |
Parafusos de flange |
Ø 12... 16 |
Aço inoxidável de alta liga |
| Ø 20... 100 |
Aço galvanizado |
| Alimentação: |
Segamentos dinâmicos |
Versão básica: Poliuretano, S6: borracha fluorada |
