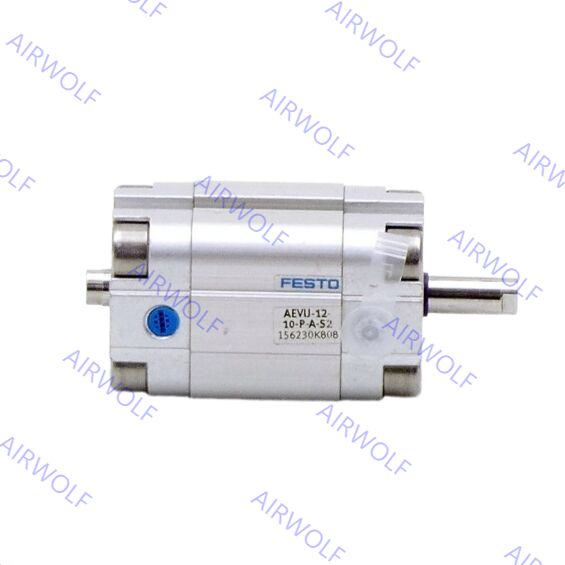

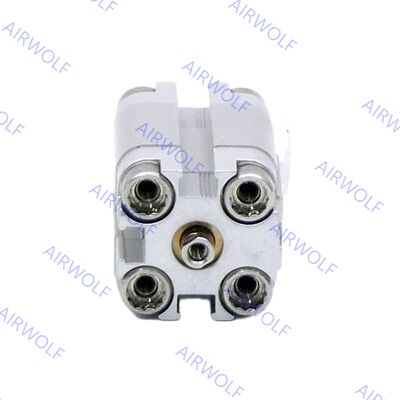

Festo AEVU-12-...-P-A,-16,-20,-25 -S2 -S6 Cilindro Compacto de Curso Variável de Ação Simples
Projetado para durabilidade, o cilindro AEVU é construído com um tubo de liga de alumínio endurecido e uma haste de pistão de aço inoxidável, garantindo uma longa vida útil. Está disponível em uma ampla gama de tamanhos de furo, comumente de 12 mm a 100 mm, com comprimentos de curso personalizáveis para atender às necessidades específicas da aplicação. A série foi projetada para operar efetivamente dentro de uma faixa de pressão padrão, por exemplo, 0,06 a 1,0 MPa, e pode funcionar em temperaturas ambiente de -20°C a +80°C. Os principais recursos geralmente incluem amortecimento elástico no final do curso para amortecer o impacto e reduzir o ruído, bem como opções de montagem versáteis que simplificam a integração em máquinas.
Códigos de Pedido:
| Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
| AEVU-12-...-P-A |
12 |
1 ... 10 |
156220 |
com rosca fêmea |
AEVU-12-...-A-P-A |
12 |
1 ... 10 |
156260 |
com rosca macho |
| AEVU-16-...-P-A |
16 |
1 ... 25 |
156221 |
com rosca fêmea |
AEVU-16-...-A-P-A |
16 |
1 ... 25 |
156261 |
com rosca macho |
| AEVU-20-...-P-A |
20 |
1 ... 25 |
156222 |
com rosca fêmea |
AEVU-20-...-A-P-A |
20 |
1 ... 25 |
156262 |
com rosca macho |
| AEVU-25-...-P-A |
25 |
1 ... 25 |
156223 |
com rosca fêmea |
AEVU-25-...-A-P-A |
25 |
1 ... 25 |
156263 |
com rosca macho |
| AEVU-12-...-P-A-S2 |
12 |
1 ... 25 |
156230 |
com rosca fêmea, Através da haste do pistão
|
AEVU-12-...-A-P-A-S2 |
12 |
1 ... 25 |
156270 |
com rosca macho, Através da haste do pistão |
| AEVU-16-...-P-A-S2 |
16 |
1 ... 25 |
156231 |
com rosca fêmea, Através da haste do pistão |
AEVU-16-...-A-P-A-S2 |
16 |
1 ... 25 |
156271 |
com rosca macho, Através da haste do pistão |
| AEVU-20-...-P-A-S2 |
20 |
1 ... 25 |
156232 |
com rosca fêmea, Através da haste do pistão |
AEVU-20-...-A-P-A-S2 |
20 |
1 ... 25 |
156272 |
com rosca macho, Através da haste do pistão |
| AEVU-25-...-P-A-S2 |
25 |
1 ... 25 |
156233 |
com rosca fêmea, Através da haste do pistão |
AEVU-25-...-A-P-A-S2 |
25 |
1 ... 25 |
156273 |
com rosca macho, Através da haste do pistão |
| AEVU-12-...-P-A-S6 |
12 |
1 ... 25 |
156250 |
com rosca fêmea, 120°C Resistente ao calor |
AEVU-12-...-A-P-A-S6 |
12 |
1 ... 25 |
156310 |
com rosca macho, 120°C Resistente ao calor |
| AEVU-16-...-P-A-S6 |
16 |
1 ... 25 |
156251 |
com rosca fêmea, 120°C Resistente ao calor |
AEVU-16-...-A-P-A-S6 |
16 |
1 ... 25 |
156311 |
com rosca macho, 120°C Resistente ao calor |
| AEVU-20-...-P-A-S6 |
20 |
1 ... 25 |
156252 |
com rosca fêmea, 120°C Resistente ao calor |
AEVU-20-...-A-P-A-S6 |
20 |
1 ... 25 |
156312 |
com rosca macho, 120°C Resistente ao calor |
| AEVU-25-...-P-A-S6 |
25 |
1 ... 25 |
156253 |
com rosca fêmea, 120°C Resistente ao calor |
AEVU-25-...-A-P-A-S6 |
25 |
1 ... 25 |
156313 |
com rosca macho, 120°C Resistente ao calor |
Ficha de dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extremidade da haste do pistão |
Rosca fêmea |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Meio de operação |
Ar comprimido para ISO 8573-1:2010 [7:4:4] |
| Observação sobre o meio de operação/piloto |
Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária) |
| Design |
Pistão |
| Haste do pistão |
| Amortecimento |
Anéis/placas de amortecimento elástico em ambas as extremidades |
| Detecção de posição |
Via interruptor de proximidade |
| Tipo de montagem |
Via furo passante |
| Com rosca fêmea |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de operação |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressão de operação |
Haste do pistão em uma extremidade |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Através da haste do pistão S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versão básica: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Observe a faixa de operação dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| Cilindro compacto |
| [1] |
Cilindro |
Liga de alumínio forjado |
| [2] |
Tampa |
Liga de alumínio forjado |
| [3] |
Haste do pistão |
Ø 12 ... 32 |
Aço inoxidável de alta liga |
| Ø 40 ... 100 |
Aço de alta liga |
| [4] |
Parafusos de flange |
Ø 12 ... 16 |
Aço inoxidável de alta liga |
| Ø 20 ... 100 |
Aço galvanizado |
| [5] |
Vedações dinâmicas |
Versão básica: Poliuretano, S6: Borracha fluorada |
Dimensões:
