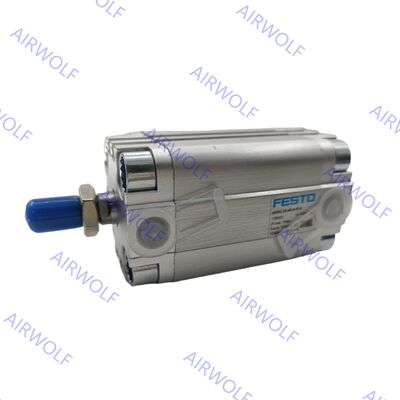

Festo ADVU-32-5-P-A ADVU-32-5-A-P-A,-10,-15,-20,-25,-30,-40,-50,-60,-80 cilindro compacto de dupla ação
Do ponto de vista da aplicação e da versatilidade, a série ADVU foi concebida para satisfazer diversas necessidades de automação através da sua vasta gama de tipos derivados.Estes incluem opções como a variante S2 com uma haste de pistão de duas extremidades, os modelos S6 com vedações de alta temperatura capazes de suportar até 120°C.Os cilindros possuem um design simplificado com ranhuras em três lados para facilitar a integração de sensores de proximidade que ficam em linha reta com a superfícieEste projecto, juntamente com o facto de todos os parafusos terem fios internos para a montagem dos acessórios, simplifica a instalação e a manutenção.Força de saída elevada, e a sua flexibilidade de configuração tornam-na um componente indispensável para os engenheiros que concebem sistemas pneumáticos eficientes e fiáveis na robótica, montagem de eletrónica,e fabricação de equipamentos médicos.
Códigos de ordem:
| Código do item |
Pisto (mm) |
Traço (mm) |
Parte não. |
Tipo |
Código do item |
Pisto (mm) |
Traço (mm) |
Parte não. |
Tipo |
| ADVU-32-P-A |
32 |
5 |
156530 |
com fios femininos |
ADVU-32-A-P-A |
32 |
5 |
156616 |
de fibras sintéticas ou artificiais |
| ADVU-32-10-P-A |
32 |
10 |
156531 |
com fios femininos |
ADVU-32-10-A-P-A |
32 |
10 |
156617 |
de fibras sintéticas ou artificiais |
| ADVU-32-15-P-A |
32 |
15 |
156532 |
com fios femininos |
ADVU-32-A-P-A |
32 |
15 |
156618 |
de fibras sintéticas ou artificiais |
| ADVU-32-20-P-A |
32 |
20 |
156533 |
com fios femininos |
ADVU-32-20-A-P-A |
32 |
20 |
156619 |
de fibras sintéticas ou artificiais |
| ADVU-32-25-P-A |
32 |
25 |
156534 |
com fios femininos |
ADVU-32-25-A-P-A |
32 |
25 |
156620 |
de fibras sintéticas ou artificiais |
| ADVU-32-30-P-A |
32 |
30 |
156535 |
com fios femininos |
ADVU-32-30-A-P-A |
32 |
30 |
156621 |
de fibras sintéticas ou artificiais |
| ADVU-32-40-P-A |
32 |
40 |
156536 |
com fios femininos |
ADVU-32-40-A-P-A |
32 |
40 |
156622 |
de fibras sintéticas ou artificiais |
| ADVU-32-50-P-A |
32 |
50 |
156537 |
com fios femininos |
ADVU-32-50-A-P-A |
32 |
50 |
156623 |
de fibras sintéticas ou artificiais |
| ADVU-32-60-P-A |
32 |
60 |
156538 |
com fios femininos |
ADVU-32-60-A-P-A |
32 |
60 |
156624 |
de fibras sintéticas ou artificiais |
| ADVU-32-80-P-A |
32 |
80 |
156539 |
com fios femininos |
ADVU-32-80-A-P-A |
32 |
80 |
156625 |
de fibras sintéticas ou artificiais |
Ficha de dados:
| Dados técnicos gerais |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Fim da haste do pistão |
Fios femininos |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Fios de fios machos |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Meio de operação |
Ar comprimido em conformidade com a norma ISO 8573-1:2010 [7:4[4] |
| Nota relativa ao veículo de comando/piloto |
Função lubrificada possível (neste caso, será sempre necessária uma operação lubrificada) |
| Projeto |
Pistão |
| Rodas de pistão |
| Acolchados |
Anéis/placas de amortecimento elásticos em ambas as extremidades |
| Sensores de posição |
Através do interruptor de proximidade |
| Tipo de montagem |
Com buraco de travagem |
- Não. |
| Com fios femininos |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de funcionamento |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pressão de funcionamento |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
0.05... 1 |
| [Bar] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Temperatura ambiente ((1) |
°C |
¢20... +80 |
| CRC(2) |
2 |
1) Nota Faixa de funcionamento dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| cilindro compacto |
| Apresentação |
Barril de cilindro |
Alumínio de liga forjada |
| [2] |
Cobertura |
Alumínio de liga forjada |
| [3] |
Rodas de pistão |
Ø 12... 32 |
Aço inoxidável de alta liga |
| Ø 40... 125 |
Aço de alta liga |
| A partir de 1 de janeiro |
Parafusos de flange |
Ø 12... 16 |
Aço inoxidável de alta liga |
| Ø 20... 125 |
Aço galvanizado |
| Alimentação: |
Segamentos dinâmicos |
Poliuretano |
Dimensões:
