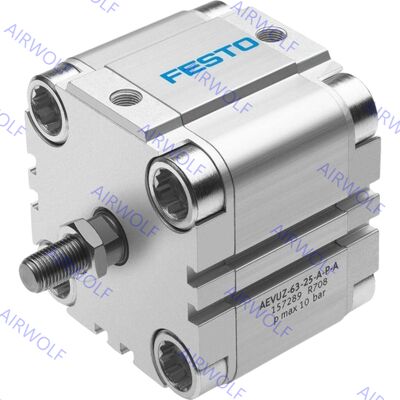

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Cilindro Compacto de Ação Simples Festo
Projetadas para confiabilidade e facilidade de integração, as variantes de tração AEVUZ enfatizam o desempenho livre de manutenção e são adequadas para operações de alto ciclo em ambientes industriais exigentes. Seu design de ação simples simplifica os circuitos pneumáticos, exigindo apenas uma conexão de fornecimento de ar, o que reduz o consumo de ar em comparação com os cilindros de ação dupla. A série inclui opções para maior resistência à corrosão e pode operar em uma faixa de temperatura de -20°C a +80°C, garantindo estabilidade em diversas condições. Com hastes de pistão rosqueadas e opções de montagem padronizadas, esses cilindros facilitam a instalação rápida em máquinas como equipamentos de embalagem, linhas de montagem eletrônica e sistemas de manuseio de materiais. O retorno por mola integrado garante retração consistente mesmo durante a perda de energia, tornando-os uma escolha segura e eficiente para aplicações que priorizam a compacidade e o movimento previsível.
Códigos de Pedido:
| Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
com rosca fêmea |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
com rosca macho |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
com rosca fêmea |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
com rosca macho |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
com rosca fêmea |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
com rosca macho |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
com rosca fêmea |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
com rosca macho |
Ficha de Dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extremidade da haste do pistão |
Rosca fêmea |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Fluido de operação |
Ar comprimido para ISO 8573-1:2010 [7:4:4] |
| Observação sobre o fluido de operação/piloto |
Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária) |
| Design |
Pistão |
| Haste do pistão |
| Amortecimento |
Anéis/placas de amortecimento elástico em ambas as extremidades |
| Detecção de posição |
Via interruptor de proximidade |
| Tipo de montagem |
Via furo passante |
| Com rosca fêmea |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de operação |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressão de operação |
Haste do pistão em uma extremidade |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Através da haste do pistão S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versão básica: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Observe a faixa de operação dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| Cilindro compacto |
| [1] |
Cilindro |
Liga de alumínio forjado |
| [2] |
Tampa |
Liga de alumínio forjado |
| [3] |
Haste do pistão |
Ø 12 ... 32 |
Aço inoxidável de alta liga |
| Ø 40 ... 100 |
Aço de alta liga |
| [4] |
Parafusos de flange |
Ø 12 ... 16 |
Aço inoxidável de alta liga |
| Ø 20 ... 100 |
Aço galvanizado |
| [5] |
Vedações dinâmicas |
Versão básica: Poliuretano, S6: Borracha fluorada |
Dimensões:
