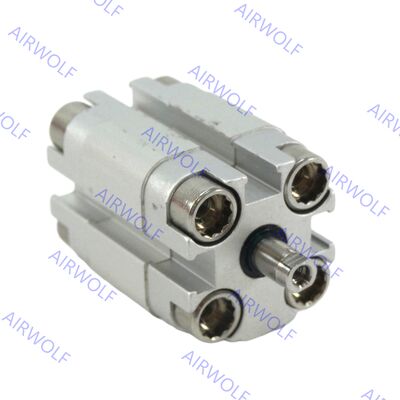

Cilindro Compacto de Ação Simples Festo AEVUZ-20-5-P-A AEVUZ-20-5-A-P-A,-10,-15,-20,-25
A série Festo AEVUZ representa uma linha especializada de cilindros compactos de ação simples projetados com um mecanismo exclusivo de ação de tração, tornando-os ideais para aplicações que exigem forças de retração precisas em espaços confinados. Esses cilindros operam com o princípio de retorno por mola, onde o ar comprimido gera a força de empuxo, e uma mola interna fornece o movimento de tração confiável para retração. Os modelos chave desta série são projetados com dimensões compactas para minimizar a área de instalação, mantendo alta saída de força. Construídos com materiais duráveis, como liga de alumínio anodizado e hastes de pistão de aço inoxidável, eles suportam tamanhos de furo que variam de diâmetros menores de 12 mm até 100 mm, com comprimentos de curso personalizáveis. Esses cilindros são construídos para operação sem lubrificação, apresentam pistões magnéticos para detecção de posição e se destacam em tarefas automatizadas como fixação, ejeção ou elevação, onde a otimização do espaço e a retração à prova de falhas são críticas.
Códigos de Pedido:
| Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
| AEVUZ-25-5-P-A |
25 |
5 |
157221 |
com rosca fêmea |
AEVUZ-25-5-A-P-A |
25 |
5 |
157267 |
com rosca macho |
| AEVUZ-25-10-P-A |
25 |
10 |
157222 |
com rosca fêmea |
AEVUZ-25-10-A-P-A |
25 |
10 |
157268 |
com rosca macho |
| AEVUZ-25-15-P-A |
25 |
15 |
157223 |
com rosca fêmea |
AEVUZ-25-15-A-P-A |
25 |
15 |
157269 |
com rosca macho |
| AEVUZ-25-20-P-A |
25 |
20 |
157224 |
com rosca fêmea |
AEVUZ-25-20-A-P-A |
25 |
20 |
157270 |
com rosca macho |
| AEVUZ-25-25-P-A |
25 |
25 |
157225 |
com rosca fêmea |
AEVUZ-25-25-A-P-A |
25 |
25 |
157271 |
com rosca macho |
Ficha de Dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extremidade da haste do pistão |
Rosca fêmea |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Meio de operação |
Ar comprimido para ISO 8573-1:2010 [7:4:4] |
| Nota sobre o meio de operação/piloto |
Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária) |
| Design |
Pistão |
| Haste do pistão |
| Amortecimento |
Anéis/placas de amortecimento elásticos em ambas as extremidades |
| Detecção de posição |
Via interruptor de proximidade |
| Tipo de montagem |
Via furo passante |
| Com rosca fêmea |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de operação |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressão de operação |
Haste do pistão em uma extremidade |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Através da haste do pistão S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versão básica: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Observe a faixa de operação dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| Cilindro compacto |
| [1] |
Cilindro |
Liga de alumínio forjado |
| [2] |
Tampa |
Liga de alumínio forjado |
| [3] |
Haste do pistão |
Ø 12 ... 32 |
Aço inoxidável de alta liga |
| Ø 40 ... 100 |
Aço de alta liga |
| [4] |
Parafusos de flange |
Ø 12 ... 16 |
Aço inoxidável de alta liga |
| Ø 20 ... 100 |
Aço galvanizado |
| [5] |
Vedações dinâmicas |
Versão básica: Poliuretano, S6: Borracha fluorada |
Dimensões:
