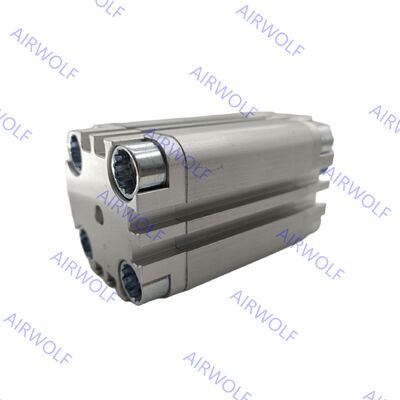

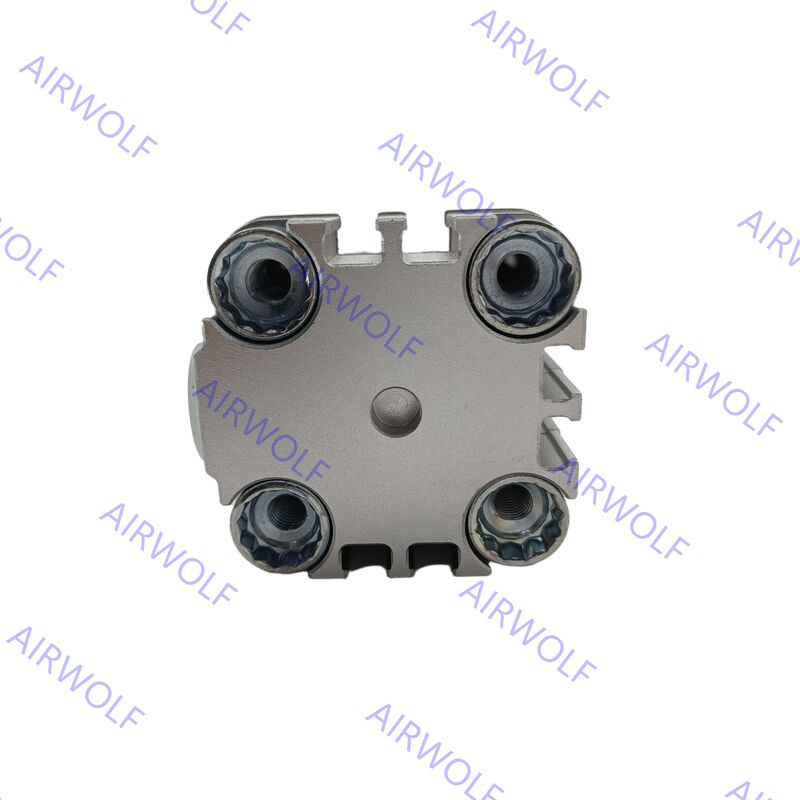

ADVU-40-5-P-A ADVU-40-5-A-P-A,-10,-15,-20,-25,-30,-40,-50,-60,-80 Cilindro Compacto de Dupla Ação Festo
O design técnico do cilindro compacto Festo ADVU enfatiza a confiabilidade, facilidade de uso e integração. Ele funciona como um atuador de dupla ação, com forças teóricas claramente definidas para os cursos de avanço e retorno em pressões padrão. A detecção de posição pode ser alcançada eletricamente usando sensores como a série SM...-8 ou pneumaticamente com o SMPO. O cilindro foi projetado para operação sem lubrificação com ar comprimido limpo e seco e possui uma classe de resistência à corrosão (CRC) de 2, adequada para ambientes com estresse moderado. Com múltiplas opções de montagem (através de furo, com acessórios), conexões pneumáticas padrão (M5 ou G1/4) e uma construção leve, a série ADVU oferece uma solução precisa e eficiente em termos de energia para obter movimento linear preciso em espaços confinados em várias indústrias.
Códigos de Pedido:
| Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
| ADVU-40-5-P-A |
40 |
5 |
156540 |
com rosca fêmea |
ADVU-40-5-A-P-A |
40 |
5 |
156626 |
com rosca macho |
| ADVU-40-10-P-A |
40 |
10 |
156541 |
com rosca fêmea |
ADVU-40-10-A-P-A |
40 |
10 |
156627 |
com rosca macho |
| ADVU-40-15-P-A |
40 |
15 |
156542 |
com rosca fêmea |
ADVU-40-15-A-P-A |
40 |
15 |
156628 |
com rosca macho |
| ADVU-40-20-P-A |
40 |
20 |
156543 |
com rosca fêmea |
ADVU-40-20-A-P-A |
40 |
20 |
156629 |
com rosca macho |
| ADVU-40-25-P-A |
40 |
25 |
156544 |
com rosca fêmea |
ADVU-40-25-A-P-A |
40 |
25 |
156630 |
com rosca macho |
| ADVU-40-30-P-A |
40 |
30 |
156545 |
com rosca fêmea |
ADVU-40-30-A-P-A |
40 |
30 |
156631 |
com rosca macho |
| ADVU-40-40-P-A |
40 |
40 |
156546 |
com rosca fêmea |
ADVU-40-40-A-P-A |
40 |
40 |
156632 |
com rosca macho |
| ADVU-40-50-P-A |
40 |
50 |
156547 |
com rosca fêmea |
ADVU-40-50-A-P-A |
40 |
50 |
156633 |
com rosca macho |
| ADVU-40-60-P-A |
40 |
60 |
156548 |
com rosca fêmea |
ADVU-40-60-A-P-A |
40 |
60 |
156634 |
com rosca macho |
| ADVU-40-80-P-A |
40 |
80 |
156549 |
com rosca fêmea |
ADVU-40-80-A-P-A |
40 |
80 |
156635 |
com rosca macho |
Ficha de Dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extremidade da haste do pistão |
Rosca fêmea |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluido de operação |
Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre o fluido de operação/piloto |
Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária) |
| Design |
Pistão |
| Haste do pistão |
| Amortecimento |
Anéis/placas de amortecimento elástico em ambas as extremidades |
| Detecção de posição |
Via interruptor de proximidade |
| Tipo de montagem |
Com furo passante |
– |
| Com rosca fêmea |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de operação |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pressão de operação |
[MPa] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Temperatura ambiente(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Observe a faixa de operação dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| Cilindro compacto |
| [1] |
Cilindro |
Liga de alumínio forjado |
| [2] |
Tampa |
Liga de alumínio forjado |
| [3] |
Haste do pistão |
Ø 12 ... 32 |
Aço inoxidável de alta liga |
| Ø 40 ... 125 |
Aço de alta liga |
| [4] |
Parafusos de flange |
Ø 12 ... 16 |
Aço inoxidável de alta liga |
| Ø 20 ... 125 |
Aço galvanizado |
| [5] |
Vedações dinâmicas |
Poliuretano |
Dimensões:
