Lugar de origem: | China |
Marca: | FLY |
Certificação: | CE |

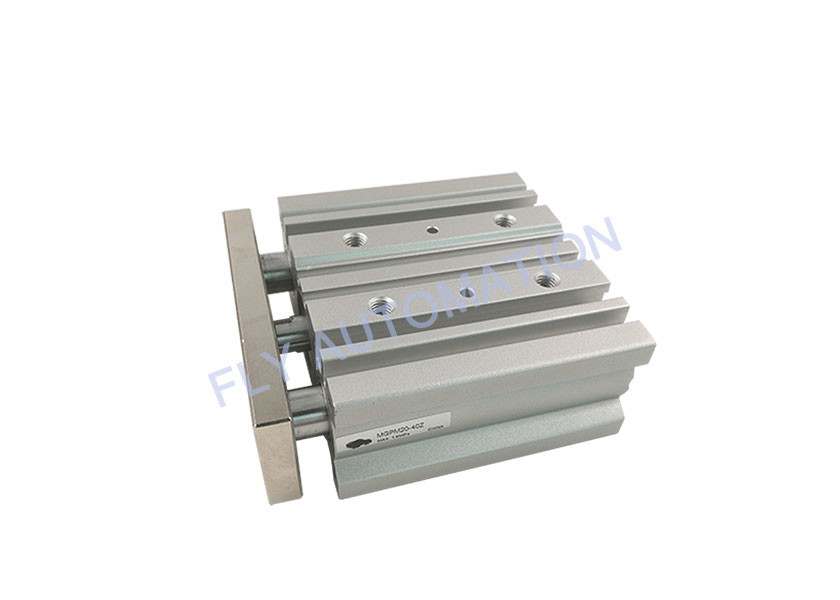

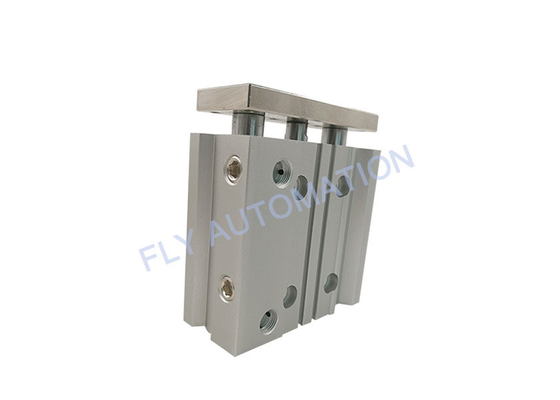

Número do modelo: | MGPM20-40Z |
Quantidade de ordem mínima: | PCes 1 |
---|---|
Preço: | Negotiation |

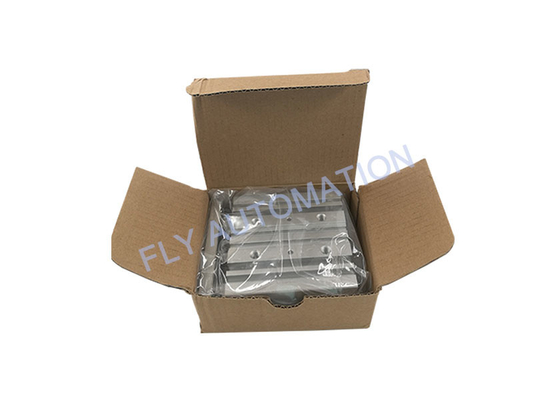

Detalhes da embalagem: | Sacos de plástico, caixas, caixas, páletes ou como a exigência de cliente |
Tempo de entrega: | 1-7 dias do trabalho |
Termos de pagamento: | Western Union, T/T, L/C, Paypal, Cartão de Crédito |
Habilidade da fonte: | 1000 partes por 10 dias de trabalho |
Ação: | Atuação dobro | Líquido: | Ar |
---|---|---|---|
Pressão de prova: | 1,5 MPa | Pressão de funcionamento máxima: | mpa 1,0 |
Temperatura ambiental e fluida: | – 10 a 60°C (nenhuma congelação) | Lubrificação: | Não-lubrificante |
Realçar: | Cilindro ativo dobro pneumático de MGPM20-40Z,Cilindro ativo dobro pneumático de SMC,Cilindro do ar de MGPM20-40Z SMC |
Especificações | |||||
Ação | Atuação dobro | ||||
Líquido | Ar | ||||
Pressão de prova | 1.5MPa | ||||
Pressão de funcionamento do máximo | 1.0MPa | ||||
Pressão de funcionamento mínima | ø12, ø16 | 0,12 MPa | |||
ø20 a ø100 | 0,1 MPa | ||||
Temperatura ambiental & fluida | -10 a 60℃ (nenhuma congelação) | ||||
Velocidade do pistão | ø12 a ø63 | 50 a 500 mm/s | |||
ø80, ø100 | 50 a 400 mm/s | ||||
Coxim | Amortecedores de borracha em ambas as extremidades | ||||
Lubrificação | Não-lubrificante | ||||
Tolerância do comprimento de curso |
+1,5 milímetros 0 |
Curso padrão | |||||||
Tamanho de furo (milímetros) | Curso padrão (milímetros) | ||||||
12, 16 | 10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
20, 25 | 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 | ||||||
32 a 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 |
Montagem
Aviso
1. Nunca coloque seus mãos ou dedos entre a placa e o corpo. Seja muito cuidadoso impedir que seus mãos ou dedos obtenham travados na diferença entre o corpo do cilindro e a placa quando o ar é aplicado.
Cuidado
1. Cilindros do uso dentro da escala de velocidade do pistão.
Um ce do orifi é ajustado para este cilindro, mas a velocidade do pistão pode exceder a escala de funcionamento se o controlador da velocidade não é usado. Se o cilindro é usado fora da escala de velocidade do funcionamento, pode causar dano ao cilindro e encurtar a vida útil. Ajuste a velocidade instalando o controlador da velocidade e use o cilindro dentro da escala limitada.
2. Atenção do pagamento à velocidade de funcionamento quando o produto for montado verticalmente.
Ao usar o produto no sentido vertical, se o fator de carga é grande, a velocidade de funcionamento pode ser mais rápida do que a velocidade do controle do controlador da velocidade (isto é extensão rápida). Nesses casos, recomenda-se usar um controlador da velocidade dupla.
3. Não risque nem não cinzele a parcela deslizante da haste de pistão e da haste de guia.
Os selos danificados etc. conduzirão ao escapamento ou ao mau funcionamento.
4. Não amolgue nem não risque a superfície de montagem do corpo e da placa.
O nivelamento da superfície de montagem não pode ser mantido, que causaria um aumento na resistência deslizante.
5. Certifique-se de que a superfície de montagem do cilindro tem um atness do fl de 0,05 milímetros ou menos.
Se o nivelamento dos workpieces e dos suportes montados na placa não é apropriado, deslizar a resistência pode aumentar. Se é culto do diffi para manter um atness do fl de 0,05 ou menos, põe um anel fino do calço (preparado pelo usuário) entre a placa e a superfície de montagem do workpiece para impedir que a resistência deslizante aumente.
