Lugar de origem: | Ningbo |
Marca: | Airtac or OEM |
Certificação: | CE, ISO9001 |
Número do modelo: | 4V110-05 4V110-06 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD2.2-4 |
Detalhes da embalagem: | caixa, embalagem, paletes ou de acordo com a exigência de clientes |
Tempo de entrega: | 3 dias de trabalho após ter recebido o pagamento dos clientes |
Termos de pagamento: | T/T, western union, L/C, Paypal |
Habilidade da fonte: | 10000 PCes pelo mês |
Realçar: | Pulse válvula solenóide,Válvulas de diafragma pneumática |
---|
Características:
modo 1.Pilot-oriented: opcional para interno ou externo;
2.Structure no modo de coluna deslizante: boa tensão e reação sensível;
as válvulas de solenóide da posição 3.Three têm três tipos da função central para sua escolha;
as válvulas de solenóide do controle 4.Double têm a função de memória;
o furo 5.Internal adota a tecnologia de processamento especial que tem poucas fricção do atrito, baixa pressão do começo e vida útil longa;
necessidade 6.No de adicionar o óleo para a lubrificação;
7.It está disponível para formar o grupo integrado da válvula com a base para salvar o espaço da instalação;
os dispositivos 8.Affiliated manuais são equipados para facilitar a instalação e a eliminação de erros;
9. Diversas categorias padrão da tensão são opcionais.
Especificação:

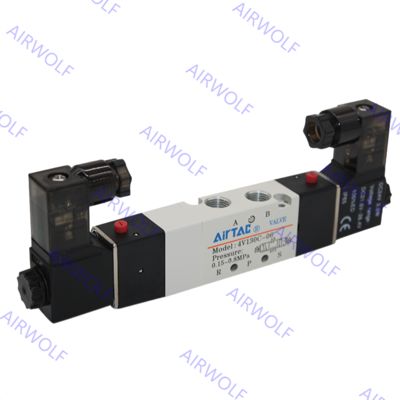

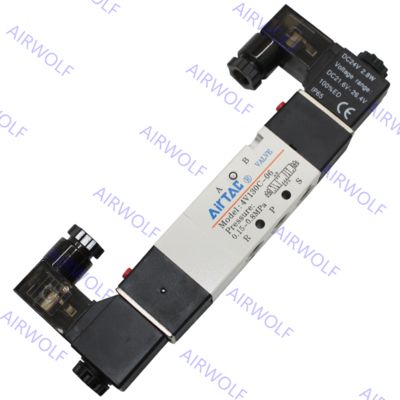

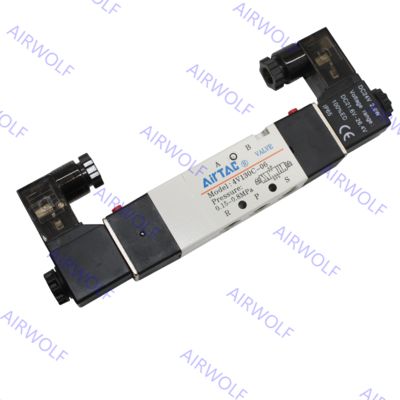

Código pedindo | 4V110-M5 4V120-M5 | 4V130C-M5 | 4V110-06 4V120-06 | 4V130C-06 |
4V130E-M5 | 4V130E-06 | |||
4 V 130 P.M. 5 | 4V130P-06 | |||
Fluido | Ar (para ser filtrado pelo elemento de filtro de 40μm) | |||
Tipo ativo | Pilotado | |||
Tamanho do porto | ln=Out=Exhaust=M5 | ln=Out=Exhaust=1/8” | ||
Tamanho do orifício | 5.5mm2 | 5.0mm2 | 12.0mm2 | 9.0mm2 |
(Cv=0.31) | (Cv=0.28) | (Cv=0.67) | (Cv=0.50) | |
Tipo da válvula | 5 posição do porto 2 | 5 posição do porto 3 | 5 posição do porto 2 | 5 posição do porto 3 |
Pressão de funcionamento | 0.15~0.8MPa (21~114Psi) | |||
Pressão de prova | 1.5MPa (215Psi) | |||
℃ da temperatura | -20 - 70 | |||
Material do corpo | Liga de alumínio | |||
Lubrificação | Não exigido | |||
Freqüência máxima | 5 ciclos/segundos | 3 ciclos/segundos | 5 ciclos/segundos | 3 ciclos/segundos |
Peso | 4V110-M5: 120g 4V120-M5: 175g | 200g | 4V110-06: 120g 4V120-06: 175g | 200g |
1. A linha da pinta, a linha do NPT e a linha de G estão disponíveis;
2. Não pode parar no meio do caminho da lubrificação. Os lubrificantes como ISO VG32 ou equivalente são recomendados.
3. A freqüência máxima da atuação está no estado da nenhum-carga.
Estrutura interna:
NÃO. | Nome de parte | NÃO. | Nome de parte |
1 | Conector | 12 | Mola do carretel |
2 | Porca da bobina | 13 | Gaxeta da tampa inferior |
3 | Bobina | 14 | Anel-O do carretel |
4 | Armadura | 15 | Carretel |
5 | Placa fixa | 16 | Anel-O do pistão |
6 | Pistão | 17 | Mola da ultrapassagem |
7 | Jogo piloto | 18 | Ultrapassagem manual |
8 | Corpo | 19 | Suporte da mola |
9 | Anel do desgaste | 20 | Mola do retorno |
10 | Tampa inferior | 21 | Tampa lateral |
11 | Parafuso fixo | 22 | Suporte da mola |
Bobina a especificação:
Artigo | Especificação |
Tensão padrão | AC220V, AC110V, AC24V. DC24V, C.C. 12V |
Espaço da tensão | C.A.: C.C. de ±15%: ±10% |
Consumo de potência | C.A.: C.C. 3.5VA: 3.0W |
Proteção | IP65 (DIN40050) |
Conector | DIN43650B |
Classificação da temperatura | Classe de B |
Entrada elétrica | Terminal, ilhó |
Tempo de activação | 0,05 segundos e abaixo |
Dimensões:
