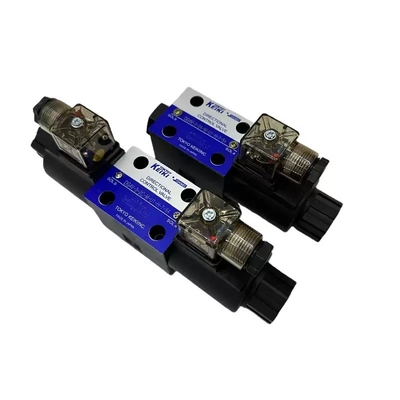

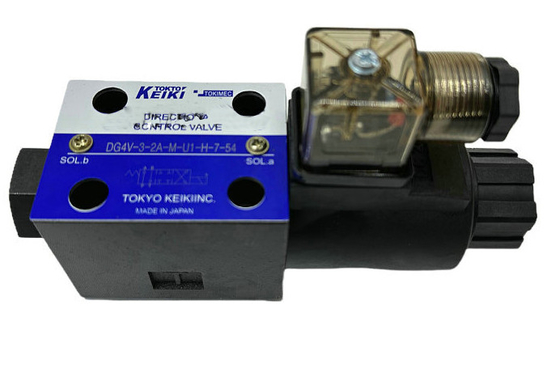

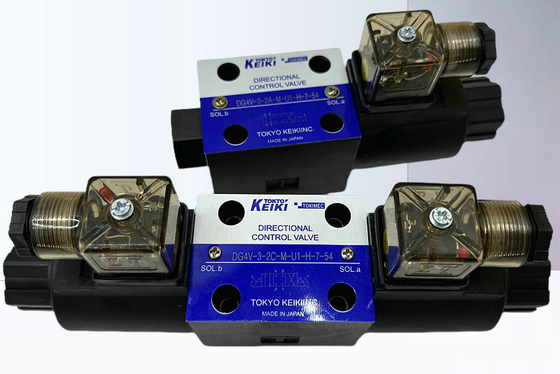

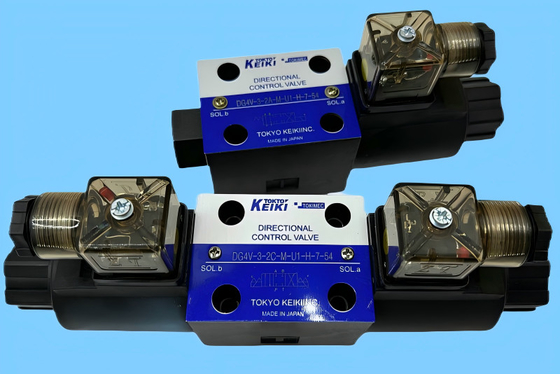

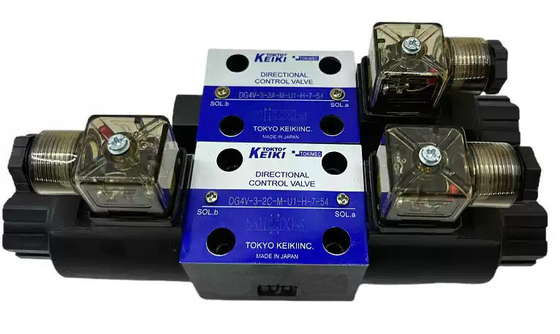

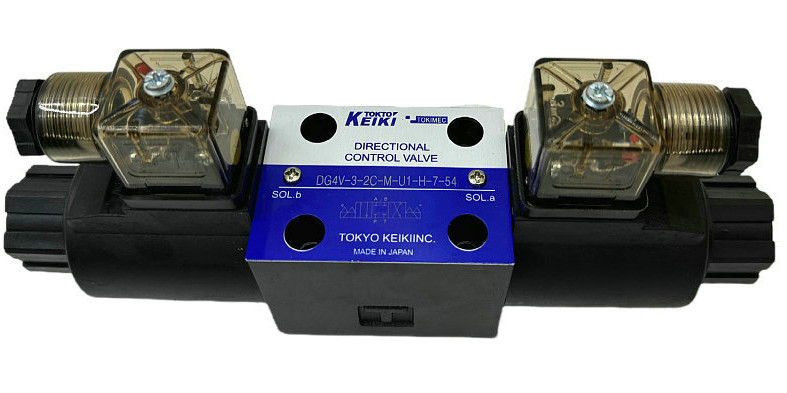

TOKIO KEIKI TOKIMEC Válvulas de controlo direccional a solenoide DG4V-3
Modelos:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Código modelo |
Max. Pressão de trabalho MPa |
Fluxo máximo L/min |
Pressão admissível do reservatório MPa |
Frequência máxima de comutação (cels/min) |
Peso em kg |
| Ar condicionado |
DC |
Conversão AC/DC |
Solenoides únicos |
Solenoides duplos |
| DG4V-3 |
35 |
Ver "Características de pressão-fluxo" |
20. 6 |
300 |
300 |
120 |
Ar condicionado |
DC |
Ar condicionado |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Pressão de trabalho máxima: 35 MPa
Pressão admissível do reservatório: 20,6 MPa
Consumo de energia: CC 28-31W AC: 19-26W
Classe de isolamento: H 180°C
Os valores da corrente e do consumo de energia variam consoante as condições de temperatura. Os valores indicados no quadro baseiam-se em 30°C.
No tipo de conversão AC/DC, a energia AC é usada para ativar o solenoide DC pelo retificador incorporado, e vem com as características dos solenoides bv pc,Isto significa que os itens a ser utilizados para os solenoides pe também para o fluxo máximo..
Consulte Tokyo Keiki para obter mais informações sobre os solenoides para as tensões de alimentação que não estão listadas acima.
Orientação de montagem
Para assegurar a comutação segura de qualquer tipo de molas desligadas
As válvulas de montagem, de modo que o eixo da bobina é horizontal.
Nenhuma restrição de posição de montagem para outros carrinhos/molas
arranjos.
Energia do solenoide
Sempre certifique-se de que um lado do solenoide é desenergizado
Para a mola centrada
e válvulas de deslocamento de mola, o solenoide deve ser continuamente
Desenergização de circuitos
O solenoide fará com que a bobina retorne à posição prescrita
Para as válvulas de tipo sem molas desligadas, a bobina
será mantido em posição desligada pelo desligamento, mas para
Certifique-se de que a comutação do circuito, o solenoide deve ser alimentado
durante mais de 0,1 segundo.
Tubos do tanque
Prevenir os aumentos anormais de pressão acima do limite permitido
Valva de retenção
é o tipo de armadura molhada, por isso certifique-se de que a válvula é sempre cheia
com óleo.
Utilização de válvulas de duas e três vias
A válvula é concebida como de quatro vias e o caudal máximo é limitado quando
Consulte Tokyo Keiki para obter informações mais detalhadas.
Detalhes.
Períodos longos de energização do solenoide
Deve ser prestado cuidado como longos períodos de solenoide
A energia a alta pressão pode causar a colagem da bobina e
falha de comutação.
Falhas de funcionamento devido à pressão de sobretensão
Evitar a combinação de fluxos de linhas de tanque propensas a ondulação
pressões. pressões de sobrecarga no porto T pode levar a bobina
Não existem válvulas de tipo com abertura de mola
Os sistemas de transmissão são suscetíveis a tais avarias durante a desenergização.
Operação manual
Para comutação manual, aperte o pin de desativação manual.
consciente de que a força de ação aumenta com a parte superior das costas
(ver gráfico)
1 Fluido hidráulico
Omitir: líquido à base de óleo mineral, líquido à base de água-glicol
F3: Éster de fosfato
2 Válvula de controlo direccional acionada por um solenoide (montagem da junta)
Tipo de amador molhado
3 Dimensões de montagem:31S0 4401-03
5 Disposição de bobina/molas
A: Deslocamento da mola, tipo A (2 posições, solenoide único)
B: deslocamento da mola, tipo B (2 posições, solenoide único)
C: Tipo centrado na mola (3 posições, solenoide duplo)
N: Não há tipo de molas desligadas (2 posições, solenoide duplo)
6 Configuração do conjunto de solenoides (para conjuntos de molas, tipo A e E)
Omitir: padrão (energizado: P a B, A a T)
L: Construção da mão esquerda (energizada: P para A, B para T)
7 Sistema de fiação elétrica
P: Solenoides de ligação, caixa de conduta, G 1/2
U: conectores DIN43650, Pg.11
KU: cabos voadores (com comprimento de fio de chumbo padrão de 350 mm,
DC 12 V, apenas 24 V)
8 Acessórios elétricos
Omitir: não existem acessórios (condução elétrica P, KU) e
para não existirem conectores (condução elétrica U)
1: Conectores sem acessórios (condução elétrica U)
2: com lâmpada indicadora (padrão CA)
4: Com supressor de sobretensão (cabelos elétricos KU, desenergizar solenoide lento)
7: Com lâmpada indicadora e supressor de sobretensão (padrão CC)
9Rectificador de solenoide ADC (desenergização rápida do solenoide), lâmpada indicadora e supressor de sobretensão
12Rectificador de eletrodomésticos ADC (desenergização lenta do eletrodoméstico), lâmpada indicadora e supressor de sobretensão
