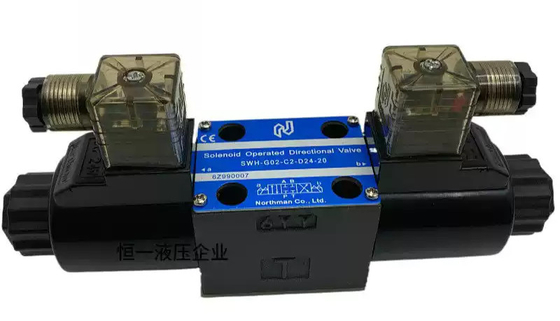

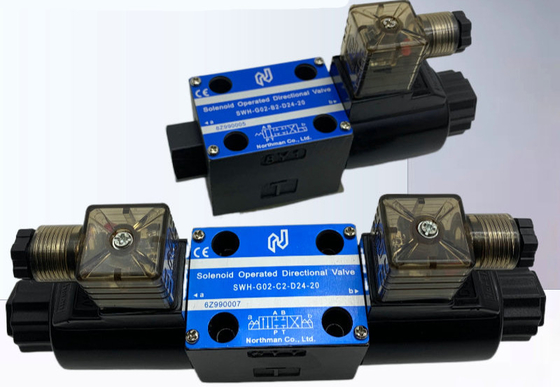

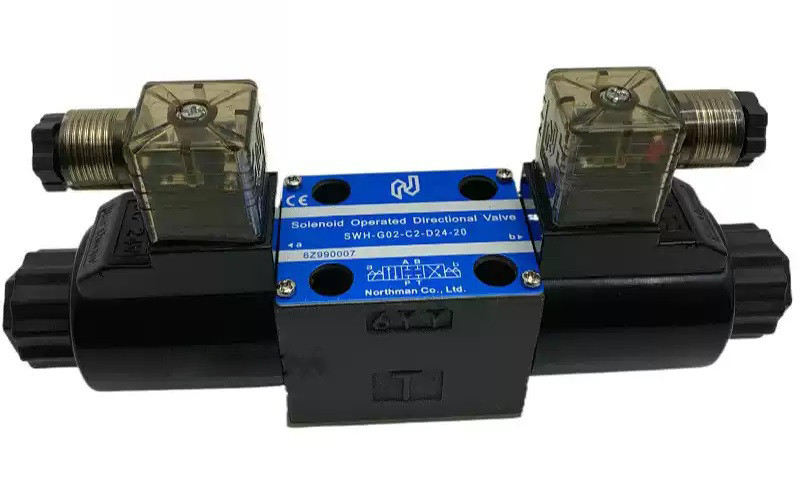

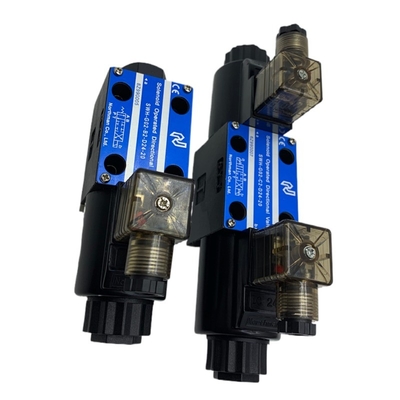

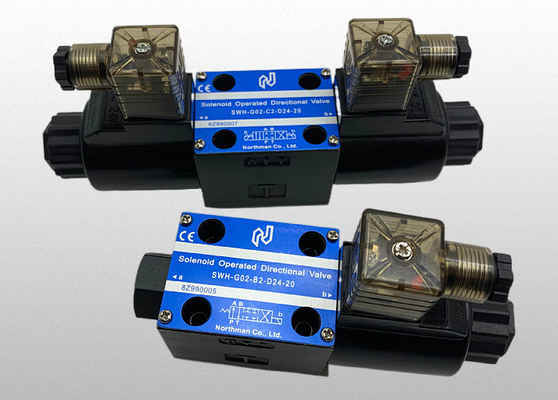

Válvula de controlo direccional a solenoide hidráulica da série SWH-G02 da Northman
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
Características
• A armadura funciona no sistema de óleo, amortecendo o impacto, reduzindo o ruído e aumentando a vida útil do solenoide.
• O solenoide da armadura molhada elimina a vedação do alfinete, por conseguinte, nenhum desgaste ou vazamento da vedação para uma vida útil da válvula mais longa.
• bobinas moldadas para obter as melhores propriedades isolantes, impermeáveis à humidade e à sujeira.
• Solenoide de ligação, para facilitar a manutenção.
• Todas as bobinas e os carros são intercambiáveis, simplificando a manutenção.
• As luzes de indicação e os kits de parafusos são de série.
• Alta pressão, fluxo elevado e baixa queda de pressão.
• A bobina especialmente concebida e equilibrada permite uma força de deslocamento adequada, para máxima fiabilidade e longa vida útil.
• Os kits de vedação Viton estão disponíveis para fluidos resistentes ao fogo.
Pressão máxima de funcionamento: 310 BAR (4500 PSI)
Capacidade de caudal nominal: 63 LPM (16,8 GPM) MAX - Varia de acordo com o tipo de bobina
Pressão de contrapressão máxima da linha do reservatório: 138 BAR (2000 PSI)
Frequências máximas de funcionamento: 300 CPM
Filtração recomendada: 25 MICRON
Fluidos hidráulicos: Óleo mineral, viscosidade 10 - 400 cST
Intervalo de temperatura: -25° C a +90° C (-13° F a +194° F)
DADOS TÉCNICOS
• O solenoide pode ser utilizado dentro de -10% a +10% da tensão nominal da bobina.
• Resistir a uma tensão de 1500 v/sec.
• Resistência ao isolamento superior a 100mQ
• Conforme a classificação IP65
• É necessário um sinal momentâneo de aproximadamente 0,1 segundo para a acção de deslocamento.
Acessórios:
• Os kits de parafusos de montagem são fornecidos com parafusos de tampa de cabeça da tomada da válvula
(#10-24UNCx1-3/4"L 4 peças) para aperto de binário 50-70 kgf-cm (43,3-60,6 lb-em).
• O-Ring AS568-012 4 peças.
CURVAS DE DROPA DE PRESSÃO E DE PERFORMANÇÃO
Sistemas de ensaio
1Valva de ensaio
2- Bomba.
3Sensor de pressão.
4Sensor de fluxo.
5Valva de alívio
6. Válvula de aceleração
Sistemas de ensaio
1Valva de ensaio
2- Bomba.
3Sensor de pressão.
4Sensor de fluxo.
5Valva de alívio
6. Válvula de aceleração
Condições de ensaio
Pressão: 138 BAR (2000 PSI)
Taxa de fluxo: 30 LPM ((8 GPM)
Viscosidade: 35 cSt ((175 SSU)
Características
• Suprimir a tensão de sobretensão.
• Elimina as faíscas entre os contatos do relé.
• Prolonga a vida útil do contato do relé.
Efeitos
• Melhora a fiabilidade do relé de controlo.
• Prolonga a vida útil dos relés convencionais.
• Pode ser operado com um relé em miniatura.
• O rectificador RAC, modelo de corrente contínua incorporado, elimina as faíscas no contacto do relé de controlo e pode ser operado directamente por um PLC (controlador lógico programável).
| Modelo e peso |
| Modelo |
Peso |
Modelo |
Peso |
| kg ((lb) |
kg ((lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
A partir de 1 de janeiro de 2014, a taxa de utilização do produto deve ser fixada em 30%. |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6(3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6(3.52) |
A partir de 1 de janeiro de 2014, o número de veículos aéreos de passageiros deve ser alterado em conformidade com o anexo II. |
1.6(3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| A partir de 1 de janeiro de 2014, a taxa de referência para a utilização do produto deve ser fixada no valor normal da taxa de referência. |
1.9(4.18) |
SWH-G02-D - D/R ***-20-** |
1.9(4.18) |
