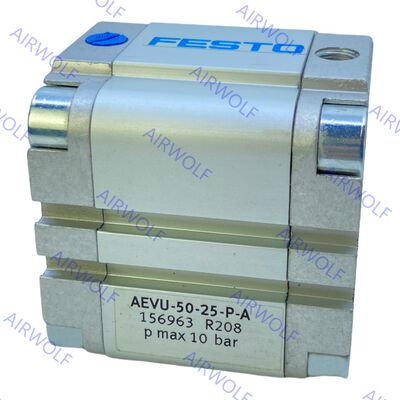

Festo AEVU-50-10-P-A AEVU-50-10-A-P-A,-15,-20,-25 Cilindro Compacto de Ação Simples
A série Festo AEVU representa uma linha de cilindros compactos de ação simples projetados para aplicações de automação com espaço limitado, onde a retração confiável é essencial. Como um cilindro de ação simples, ele opera com o princípio do ar comprimido gerando força em uma direção (tipicamente extensão), enquanto uma mola interna fornece o movimento de retorno. Este design o torna particularmente vantajoso para aplicações como fixação, ejeção ou posicionamento, onde um retorno à prova de falhas é crítico. A série é conhecida por suas dimensões compactas, que permitem a instalação em espaços apertados, e faz parte da ampla gama de cilindros compactos métricos da Festo. Esses cilindros são projetados para serem livres de lubrificação para operação sem manutenção e geralmente incluem um pistão magnético para fácil integração com sensores de posição.
Códigos de Pedido:
| Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
Código do Item |
Pistão (mm) |
Curso (mm) |
Nº da peça |
Tipo |
| AEVU-50-10-P-A |
50 |
10 |
156960 |
com rosca fêmea |
AEVU-50-10-A-P-A |
50 |
10 |
157006 |
com rosca macho |
| AEVU-50-15-P-A |
50 |
15 |
156961 |
com rosca fêmea |
AEVU-50-15-A-P-A |
50 |
15 |
157007 |
com rosca macho |
| AEVU-50-20-P-A |
50 |
20 |
156962 |
com rosca fêmea |
AEVU-50-20-A-P-A |
50 |
20 |
157008 |
com rosca macho |
| AEVU-50-25-P-A |
50 |
25 |
156963 |
com rosca fêmea |
AEVU-50-25-A-P-A |
50 |
25 |
157009 |
com rosca macho |
Ficha de Dados:
| Dados técnicos gerais |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Conexão pneumática |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extremidade da haste do pistão |
Rosca fêmea |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Rosca macho |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Meio de operação |
Ar comprimido para ISO 8573-1:2010 [7:4:4] |
| Nota sobre o meio de operação/piloto |
Operação lubrificada possível (nesse caso, a operação lubrificada sempre será necessária) |
| Design |
Pistão |
| Haste do pistão |
| Amortecimento |
Anéis/placas de amortecimento elástico em ambas as extremidades |
| Detecção de posição |
Via interruptor de proximidade |
| Tipo de montagem |
Via furo passante |
| Com rosca fêmea |
| Com acessórios |
| Posição de montagem |
Qualquer |
| Condições de operação |
| Pistão Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pressão de operação |
Haste do pistão em uma extremidade |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Através da haste do pistão S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Temperatura ambiente(1) |
°C |
Versão básica: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Observe a faixa de operação dos interruptores de proximidade
2) Mais informações www.festo.com/x/topic/crc
Materiais:
| Cilindro compacto |
| [1] |
Cilindro |
Liga de alumínio forjado |
| [2] |
Tampa |
Liga de alumínio forjado |
| [3] |
Haste do pistão |
Ø 12 ... 32 |
Aço inoxidável de alta liga |
| Ø 40 ... 100 |
Aço de alta liga |
| [4] |
Parafusos de flange |
Ø 12 ... 16 |
Aço inoxidável de alta liga |
| Ø 20 ... 100 |
Aço galvanizado |
| [5] |
Vedações dinâmicas |
Versão básica: Poliuretano, S6: Borracha fluorada |
Dimensões:
