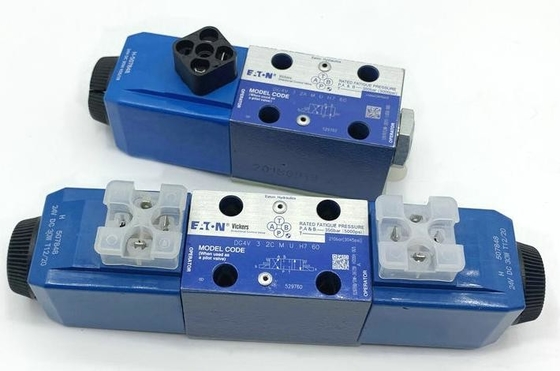

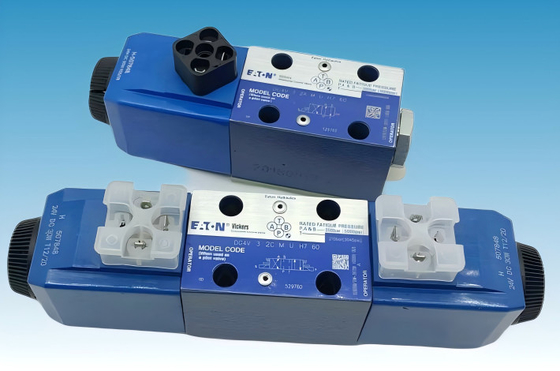

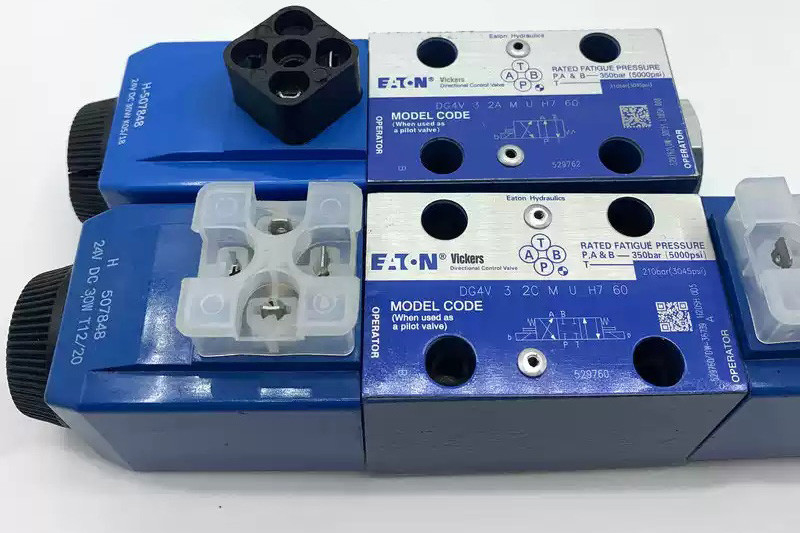

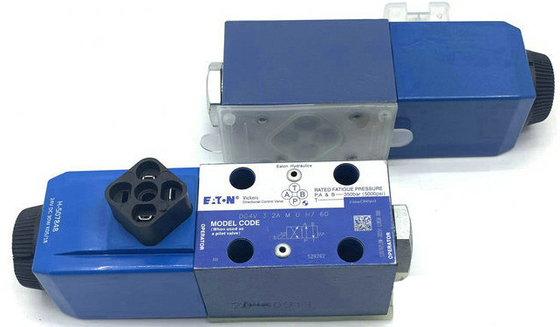

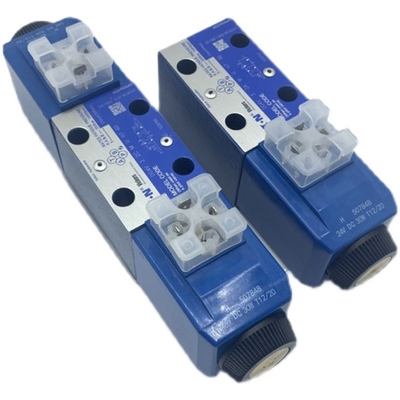

EATON VICKERS Válvula direccional hidráulica operada por solenoide DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

Detalhes do produto:

Lugar de origem:	China EUA
Marca:	EATON VICKERS
Número do modelo:	DG4V-3-2C-M-U-H7-60 DG4V-3-2A-M-U-H7-60 DG4V-3-8C-M-U-H7-60 DG4V-3-2AL-M-U-H7-60 DG4V-3-0B-M-U-H7-60

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	35-55USD
Detalhes da embalagem:	Sacos de poliéster, caixas, caixas de cartão, paletes
Tempo de entrega:	3-12 dias úteis
Termos de pagamento:	T/T, Western Union, MoneyGram, Paypal
Habilidade da fonte:	500 unidades por semana

Contato

Descrição de produto detalhada

Voltagem:	DC24V AC220V	Pressão máxima:	350 bar
Material do corpo:	Aço carbono	Tipo de mudança:	Suave
Caminhões:	Proporcional	Impermeável:	Cumprir a NEMA 4, até IP67 em alguns modelos
Opções de conexão:	Oito ligações elétricas	Padrão de montagem:	NFPA D03, CETOP 3, NG 6
Interface de montagem:	DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03
Destacar:	Válvula direcional operada por solenoide hidráulico , Eaton Vickers válvula direccional a solenoide , DG4-3V-60

EATON VICKERS válvula de direcção hidráulica operada por solenoide DG4-3V-60 ISO4401

Códigos de ordem:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS Válvula direccional hidráulica operada por solenoide DG4-3V-60 ISO4401
Descrição geral
1As válvulas de controlo direccional operadas por um solenoide destinam-se a dirigir e parar o fluxo em qualquer ponto de um sistema hidráulico.
2• controlo eficiente de potências hidráulicas maiores sem aumentar o consumo de energia do solenoide.
3. Economia de custos e espaço de instalação devido a uma maior relação potência/peso/tamanho.
4• flexibilidade de instalação resultante da escolha de numerosas combinações de conectores e locais de solenoide.
5. selos Viton como padrão para capacidade multi-fluido. selos nitrílicos disponíveis como uma opção de código de modelo.
6. Maior produtividade sustentada da máquina e maior tempo de funcionamento devido à comprovada duração e resistência à fadiga,
testado em mais de 20 milhões de ciclos.
7As bobinas de solenoide podem ser trocadas de forma rápida e fácil sem fugas do sistema hidráulico.
8. Projeto de sistema compacto e econômico quando utilizado com válvulas e subplacas Eaton® SystemStakTM.

Dados operacionais
Característica DG4V-3 DG4V-3S DG4V-3R
Limite de pressão Portos P, A e B 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi)

Portão T 210 bar (3045 psi) 100 bar (1450 psi) 210 bar (3045 psi)
Classificação de fluxo Ver dados de desempenho Ver dados de desempenho Ver dados de desempenho
Fator de carga relativo Continuo; ED = 100% Continuo; ED = 100% Continuo; ED = 100%
Tipo de proteção: de um comprimento de 80 mm ou mais, mas não superior a 150 mm, montado corretamente	Classe IEC 144 IP65 Classe IEC 144 IP65 empilhadeira
Classe H Classe H Classe H
Cabos de chumbo (espirais tipo F***) Classe H Classe H Classe H
Classe de encapsulamento da bobina F Classe F Classe F
Fluctuação de tensão admissível: Maximum Referência aos limites de temperatura Referência aos limites de temperatura
Mínimo de 90% de notação
Tempos de resposta típicos a 100% de volts nominais medidos a partir da aplicação/remoção da tensão até ao deslocamento total da bobina de 2C bobina em:
Taxa de fluxo P-A, B-T 40 l/min (10,6 USgpm) 20 l/min (5,3 USgpm) 20 l/min (5,3 Usgpm)
Pressão 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI)
AC (~) energizando 15 ms 18 ms 18 ms
AC (~) desenergizando 23 ms 32 ms 32 ms
DC (=) energizando 45 ms 60 ms 60 ms
DC (=) 28 ms 40 ms 40 ms de energia
Consumo de energia, CA Solenoides (para as bobinas enumeradas em Código do modelo).			Início VA (RMS) ▲	Empresa VA (RMS)	Início VA (RMS) ▲	Empresa VA (RMS)	Início VA (RMS)	Empresa VA (RMS)
Cintas de potência total: bobinas de dupla frequência a 280 61 280 61 N/A 50 Hz
bobinas de dupla frequência a 300 58 300 58 N/A 60 HZ
bobinas de baixa potência, ¢BL ¢ e ¢DL ¢ (Não está disponível com N Modelos sem molas)			Cintas de baixa potência não utilizável com Valvas DG4V-3S.		170 37 N/A
bobinas de dupla frequência a 190 37 N/A 50 Hz
Empilhadeiras de dupla frequência a N/A 60 Hz
Consumo de energia, Cintas de potência total: 12 V, modelo G		Solenoides de corrente contínua a tensão nominal e 20 30W			C (68 F). 30 W	- Não.	N/A
24 V, modelo H		30W			30 W	- Não.	N/A
Canais de baixa potência: 12 V, modelo GL		Cintas de baixa potência não utilizável com válvulas DG4V-3S.			- Não.	18W	N/A
24 V, modelo HL					18W	- Não.	N/A
24 V, bobina HM					8W	- Não.	N/A
n Para aplicações em que as válvulas devem permanecer pressurizadas (energizadas ou desenergizadas) a pressões superiores a 210 bar (3045 psi) sem comutação frequente, recomenda-se a utilização de válvulas de alta pressão. Modelo de desempenho, DG4V-3.
▲ 1o ciclo de meia; armadura totalmente retraída.

EATON VICKERS Válvula direccional hidráulica operada por solenoide DG4-3V-60 ISO4401
DG4V3-S/R - Válvulas de alto desempenho e de desempenho normal
1- Descolagem mínima de pressão de 2,5 bar a 30 l/min.
2- gama de conectores de bobina, incluindo DIN, Deutsch, AMP e caixa de terminais.
3 Faixa de tensões e opções de potência da bobina.
4. até 80 l/min (21 USgpm) e até 40 l/min (10,5 USgpm) respectivamente a 350 bar (5000 psi).
5Oferece aos designers a oportunidade de selecionar o pacote de valor óptimo para cada aplicação.
6. Interface de norma internacional. A face de montagem da válvula está em conformidade com a norma ISO 4401, tamanho 03 e é compatível com as normas internacionais correspondentes.
EATON VICKERS Válvula direccional hidráulica operada por solenoide DG4-3V-60 ISO4401

Pressão máxima: 350 bar
Relativo: ED=100%
Classe de protecção: IP65
Enrolamento da bobina: Classe H
Cabos de chumbo: classe H
Encapsulamento de bobinas: Classe F
Pressão de trabalho: 175 bar
Potência da bobina: 30W, 18W
