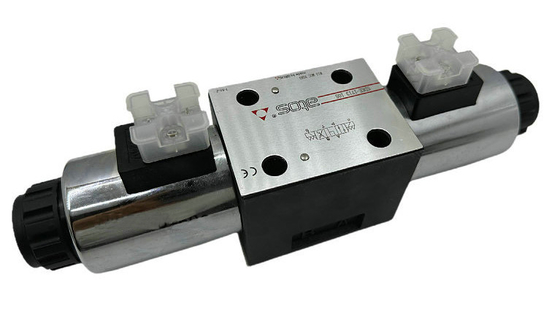

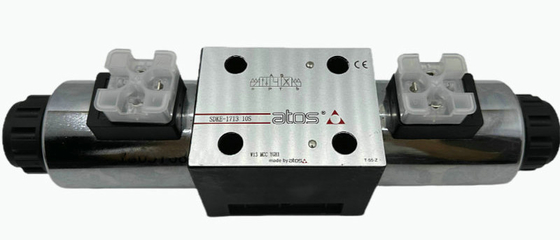

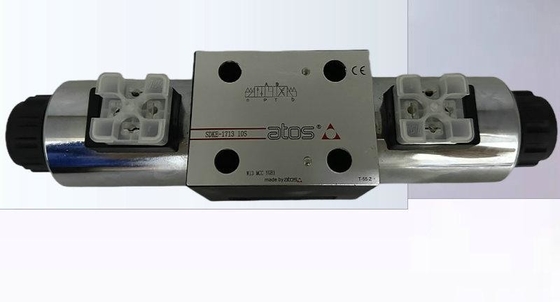

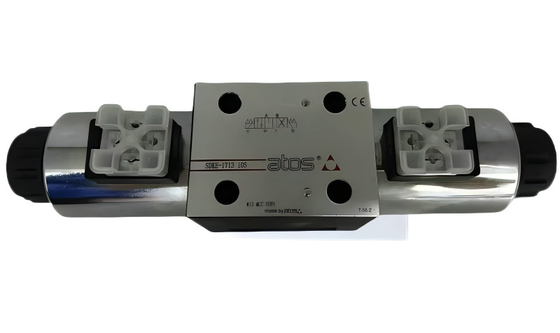

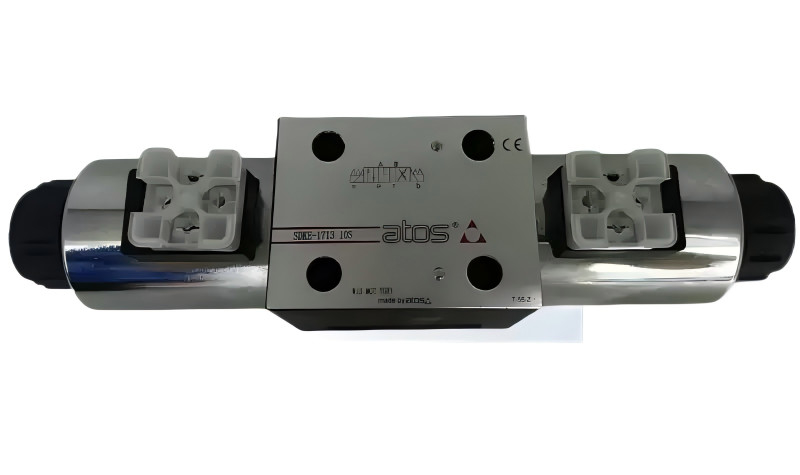

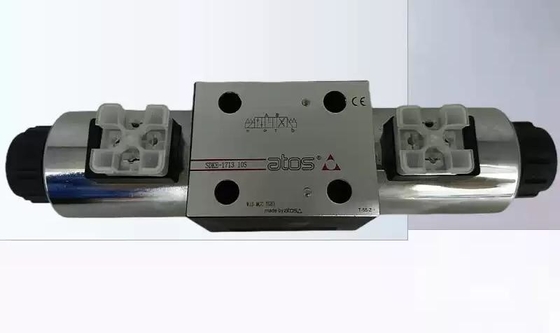

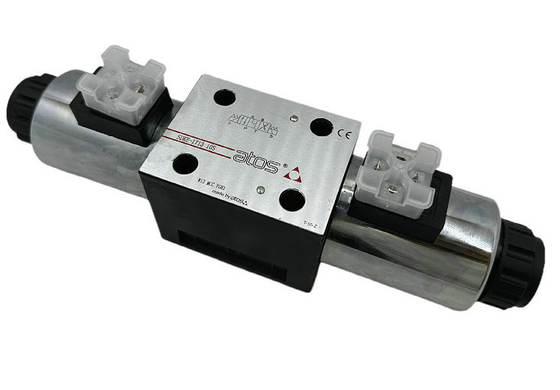

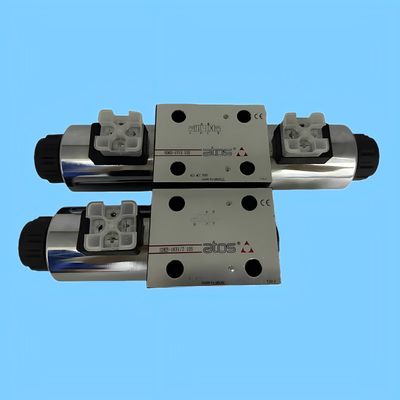

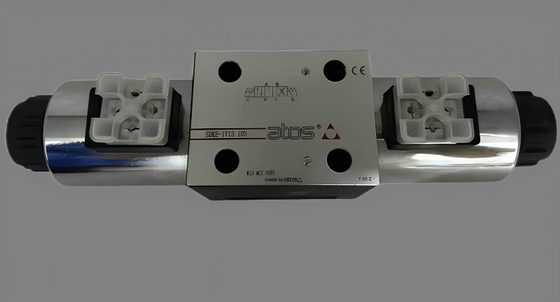

ATOS válvulas direcionais de solenoide duplo operadas diretamente SDKE-1711 10S SDKE-1716 10S
Códigos de ordem:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Superfície de montagem: ISO 4401 tamanho 10
Fluxo máximo: 150 l/min
Pressão máxima: 350 bar
Classe de isolamento: H (180°C) para bobinas de corrente contínua F (155°C) para bobinas de corrente alternada
Grau de proteção de acordo com a DIN EN 60529: IP65
Fator de direito relativo: 100%
Temperatura ambiente:Execução padrão = -30°C +70°C /opção PE = -20°C-+70°C /opção BT = -40°C-+70°C
Pressão de funcionamento: portas P,A,B: 350 bar; porta T210 bar para a versão CC (250 bar com a opção M); 160 bar para a versão AC
Fluxo máximo: 150 l/min, ver limites de funcionamento na secção
Resistente à chama e à água: NBR, HNBR HFC
| Posição/localização da montagem |
Qualquer posição para todas as válvulas, com excepção das do tipo 170* (sem molas), que devem ser instaladas com o eixo horizontal se forem accionadas por impulsos |
| Revestimento de superfícies de subplacas |
Índice de rugosidade Ra 0,4 - relação de planura 0,01/100 (ISO 1101) |
| Valores MTTFd de acordo com a EN ISO 13849 |
150 anos, para mais pormenores ver quadro técnico P007 |
| Temperatura ambiente |
Execução padrão = -30°C + 70°C / opção PE = -20°C- + 70°C / opção BT = -40°C- + 70°C |
| Selo, temperatura do fluido recomendada |
Soluções NBR (padrão) = -20 °C + + 80 °C, com fluidos hidráulicos HFC = -20 °C + 50 °C Soluções FKM (/opção PE) = -20 °C + + 80 °C Soluções HNBR (/opção BT) = -40 °C - + 60 °C, com fluidos hidráulicos HFC = -40 °C a + 50 °C |
| Viscosidade recomendada |
15 a 100 mm2/s - intervalo máximo autorizado 2,8 + 500 mm2/s |
| Nível máximo de contaminação do fluido |
IS04406 classe 20/18/15 NAS1638 classe 9, ver também a secção sobre filtros em www.atos.com ou KTF Ccatalog |
| Fluido hidráulico |
Tipo de vedação adequado |
Classificação |
Referência: Padrão |
| Óleos minerais |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP, HVLPD |
DIN 51524 |
| Resistente a chamas sem água |
FKM |
HFDU, HFDR |
A norma ISO 12922 |
| Resistentes à chama e à água |
NBR, HNBR |
HFC |
| Direção do fluxo |
Conforme indicado nos símbolos do quadro |
| Pressão de funcionamento |
Portas P, A, B: 350 bar; porta T210 bar para a versão CC (250 bar com a opção M); 160 bar para a versão AC |
| Fluxo nominal |
Ver diagramas Q/Ap na secção |
| Fluxo máximo |
150 l/min, ver limites de funcionamento na secção |
Tipo de bobina, duas ou três válvulas de accionamento directo com solenoides roscados.
Os solenoides são fabricados por:
• tubos parafusados de tipo molhado, diferentes para fontes de alimentação AC e DC,
pin de desativação manual
• bobinas intercambiáveis, específicas para fontes de alimentação AC ou DC, facilmente substituíveis
sem ferramentas - ver secção 5 para voltagens disponíveis
Proteção padrão das bobinas IP65.
As bobinas opcionais estão disponíveis com IP67 AMP Junior Timer, Deutsch, fio de chumbo
ligações (opções XJ, XK, XS) ou com certificação norte-americana
CURUS, sem conector (opção XUL).
Ampla gama de bobinas intercambiáveis, ver secção 2.
O corpo da válvula é de tipo de 3 câmaras fabricado por fundição de moldagem de concha com largura
passagens internas que garantem baixas quedas de pressão
