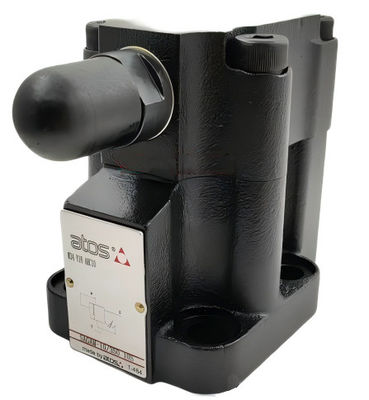

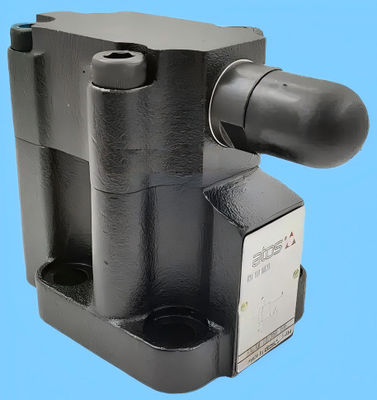

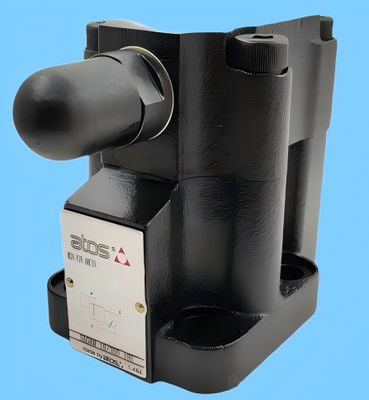

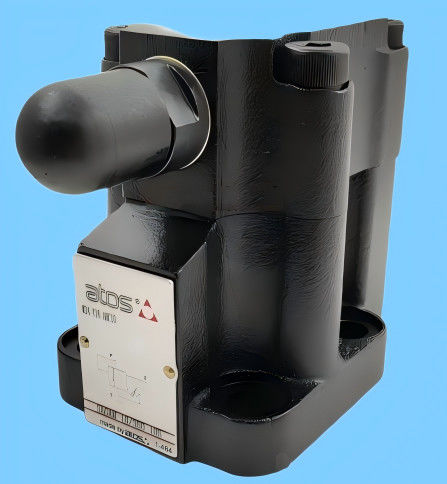

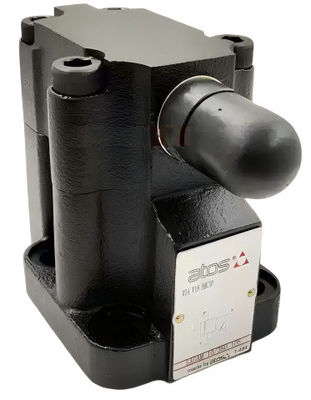

ATOS SAGAM DC24V ISO 6264 350bar válvula de alívio de pressão SAGAM-10/350 10S SAGAM-20/50 10S
Códigos de ordem:
SAGAM-10/350 10S
SAGAM-10/50 10S
SAGAM-20/100 10S
SAGAM-10/210 10S
SAGAM-20/350 10S
SAGAM-20/50 10S
SAGAM-10/100 10S
SAGAM-20/210 10S
SAGAM são válvulas de alívio de pressão de dois estágios
com um sistema de balanço de poppet, concebido para funcionar em sistemas hidráulicos de óleo.
dois estágios, montagem de subplacas - ISO 6264 tamanho 10, 20 e 32
Nas versões normais, a pressão de pilotagem da marionete 1 do estágio principal 2 é regulada por um parafuso de larva protegido por uma tampa 3 na tampa 4.
As versões opcionais com regulação por roda de mão 5 em vez do parafuso de larva estão disponíveis mediante pedido.
A rotação no sentido horário aumenta a pressão.
O SAGAM pode ser equipado com um piloto SDHE
válvula solenoide 6 para ventilação

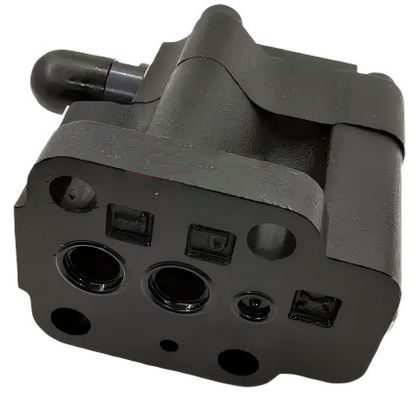

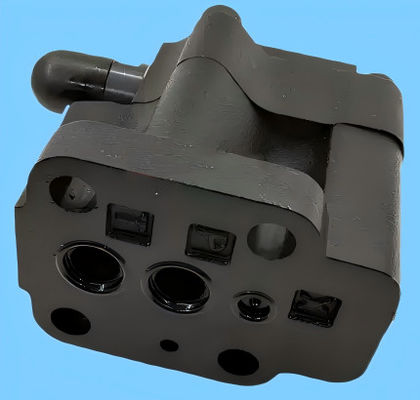

Superfície de montagem: ISO 6264 tamanho 10, 20 e 32
Fluxo máximo: 200, 400 e 600 l/min
Pressão máxima até 350 bar
Pressão de regulação: 50; 100; 210; 350 bar
Intervalo de pressão [bar]: 4+50; 6+100; 7+210; 8+350
Grau de proteção de acordo com a DIN EN 60529: IP65
Fator de direito relativo: 100%
Tolerância de tensão de alimentação: 土10%
Características hidráulicas:
| Modelo de válvula | SAGAM-10 | SAGAM-20 | SAGAM-32 |
| Configuração [bar] | 50; 100; 210; 350 |
| Intervalo de pressão [bares] | 4+50; 6+100; 7+210; 8+350 |
| Pressão máxima [bar] | Portas P,X= 350 Portas T,Y = 210 (sem válvula solenoide piloto) Para versões com válvula solenoide piloto, ver tabelas técnicas SHE015 |
| Fluxo máximo [/min] | 200 | 400 | 600 |
Características principais, selos e fluidos - para outros fluidos não incluídos no quadro seguinte, consulte o nosso gabinete técnico:
| Posição de montagem | Qualquer posição |
| Revestimento de superfícies de subplacas | Índice de rugosidade Ra 0,4 - relação de planura 0,01/100 ((ISO 1101) |
| Temperatura ambiente | Execução padrão = -30°C+ +70°C / opção PE = -20°C+ +70°C / opção BT = -40°C+ +70°C |
| Selo, temperatura do fluido recomendada | Soluções NBR (padrão) = -20°C+ +80°C, com fluidos hidráulicos HFC = -20°C + 50°C Soluções FKM (opção PE) = -20°C+ + 80°C Soluções HNBR (opção BT) = -40°C+ + 60°C, com fluidos hidráulicos HFC = -40°C+ + 50°C |
| Viscosidade recomendada | 15+100 mm2/s - intervalo máximo permitido 2,8 + 500 mm/s |
| Nível máximo de contaminação do fluido | ISO4406 classe 20/18/15 NAS1638 classe 9, ver também secção de filtros em www.atos.com ou catálogo KTF |
| Fluido hidráulico | Tipo de vedação adequado | Classificação | Referência: Padrão |
| Óleos minerais | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, HVLPD | DIN 51524 |
| Resistente a chamas sem água | FKM | HFDU, HFDR | A norma ISO 12922 |
| Resistentes à chama e à água | NBR, HNBR | HFC |
Características das bobinas (para SAGAM com válvula de ventilação de solenoide):
| Classe de isolamento | Devido às temperaturas superficiais de H (180°C) para bobinas de corrente contínua e F (155°C) para bobinas de corrente alternada, as normas europeias ENISO 13732-1 e EN ISO 4413 devem ser tidas em conta. |
| Grau de proteção em conformidade com a DIN EN 60529 | IP 65 (com conectores 666,667, 669 correctamente montados) |
| Fator de direito relativo | 100% |
| Tensão e frequência de alimentação | Ver característica elétrica |
| Tolerância da tensão de alimentação | 土10% |
| Certificação | CURUS padrão norte-americano |
Características elétricas do SAGAM com válvula de solenoide:
